Передаточные боксы или передаточные шлюзы для чистых помещений, кому как нравится, используются в чистых зонах для быстрой транспортировки объектов производства или сырья между помещениями с разными классами чистоты от ИСО 8 и выше (согласно ГОСТ 14644-1-2017). Передаточные боксы позволяют защитить загрязнения чистое помещение и сохранить установленные параметры контролируемой среды.
Передаточные боксы делятся на два типа: пассивные и активные.

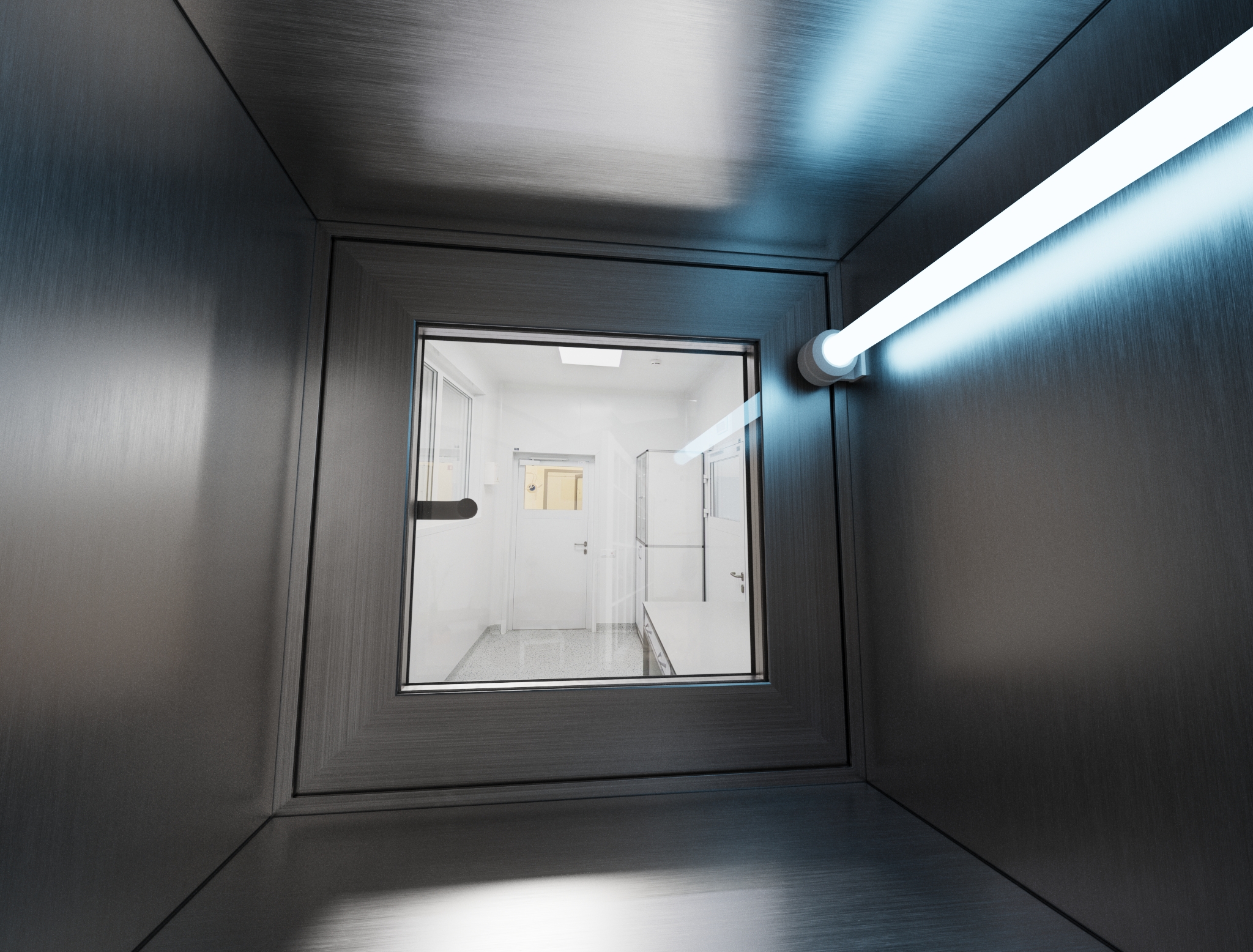

Пассивные боксы представляют собой статичную камеру с двумя или тремя дверцами, оснащённую смотровым окном, замком для блокировки одновременного открытия дверей и, опционально, внутри бокса также можно установить ультрафиолетовую лампу.
Активные боксы оснащены фильтрами и вентиляцией, а также дополнительной ультрафиолетовой лампой для бактерицидной очистки объектов, передаваемых между помещениями различных классов чистоты (медицинских лабораторий, производственных помещений и т.д.).
В зависимости от требований, активные боксы для передачи предметов могут быть изготовлены с сохранением положительного или отрицательного давления относительно окружающей среды.
Компания «Горизонт» изготавливает передаточные боксы на заказ, любой конфигурации и размера, учитывая потребности заказчика.
Основные виды передаточных боксов
В таблице указаны стандартные виды передаточных боксов, опционально возможно изготовление боксов с поддержанием положительного и/или отрицательного давления по отношению к окружающей среде и любого размера.
По индивидуальному проекту возможно изготовление нестандартных передаточных боксов: стерилизаторов, сухожаровых боксов, боксов с душем сухого тумана, VHP боксы с применением паров перекиси водорода Н2О2 и т.д.

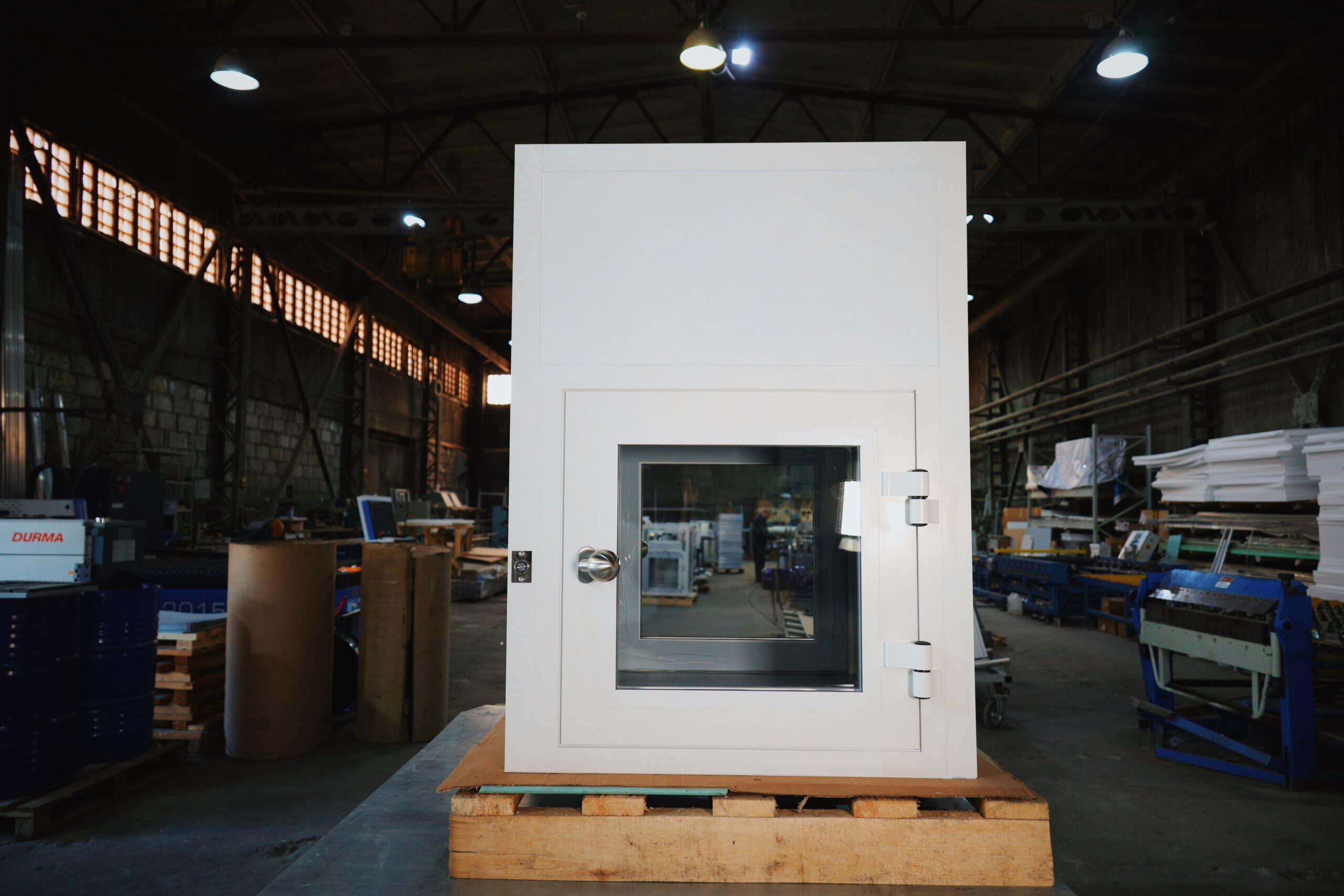

Пассивный передаточный бокс
Статическая камера с двумя или тремя дверями, со смотровыми окнами, по желанию заказчика может быть оснащена замком, предотвращающим одновременное открытие и закрытие дверей. В боксе также могут быть установлены ультрафиолетовые лампы.
Активный передаточный бокс с очисткой от рециркуляционной установки
Рециркуляционный активный передаточный бокс оснащён системой вентиляции с фильтрами, которая обеспечивает очистку воздуха и его подачу обратно в бокс. Этот тип бокса подходит для использования в чистых помещениях медицинских лабораторий, так как он предотвращает попадание загрязняющих аэрозолей в чистую зону.
Активный передаточный бокс с очисткой от внешней вен. установки
Передаточный бокс, работающий от внешней вентиляционной установки, подключается к внешней вентиляционной сети и использует её для подачи и удаления воздуха из бокса. Такой бокс применяется в чистых помещениях фармацевтического и микроэлектронного производства, где важно контролировать внутреннюю среду.

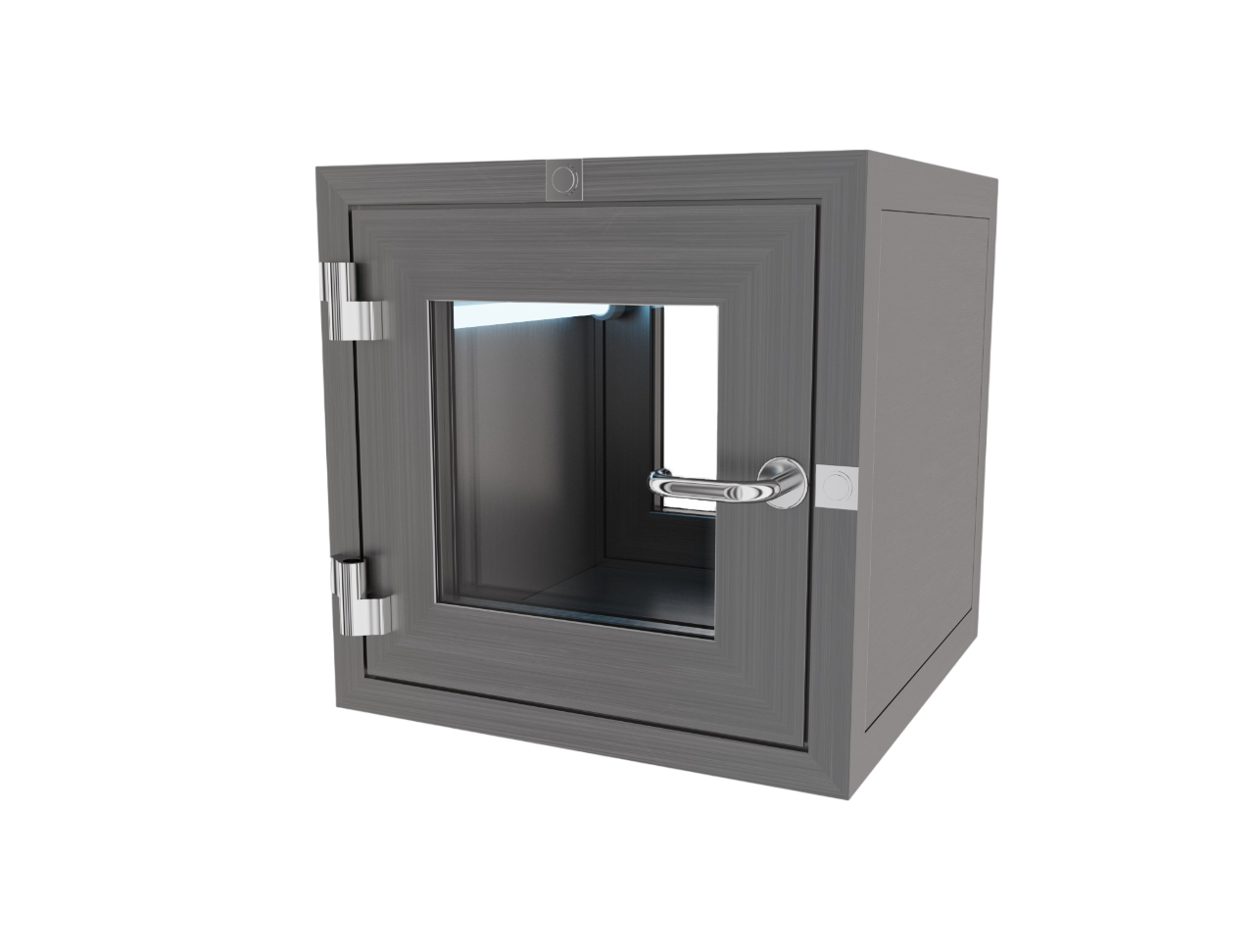

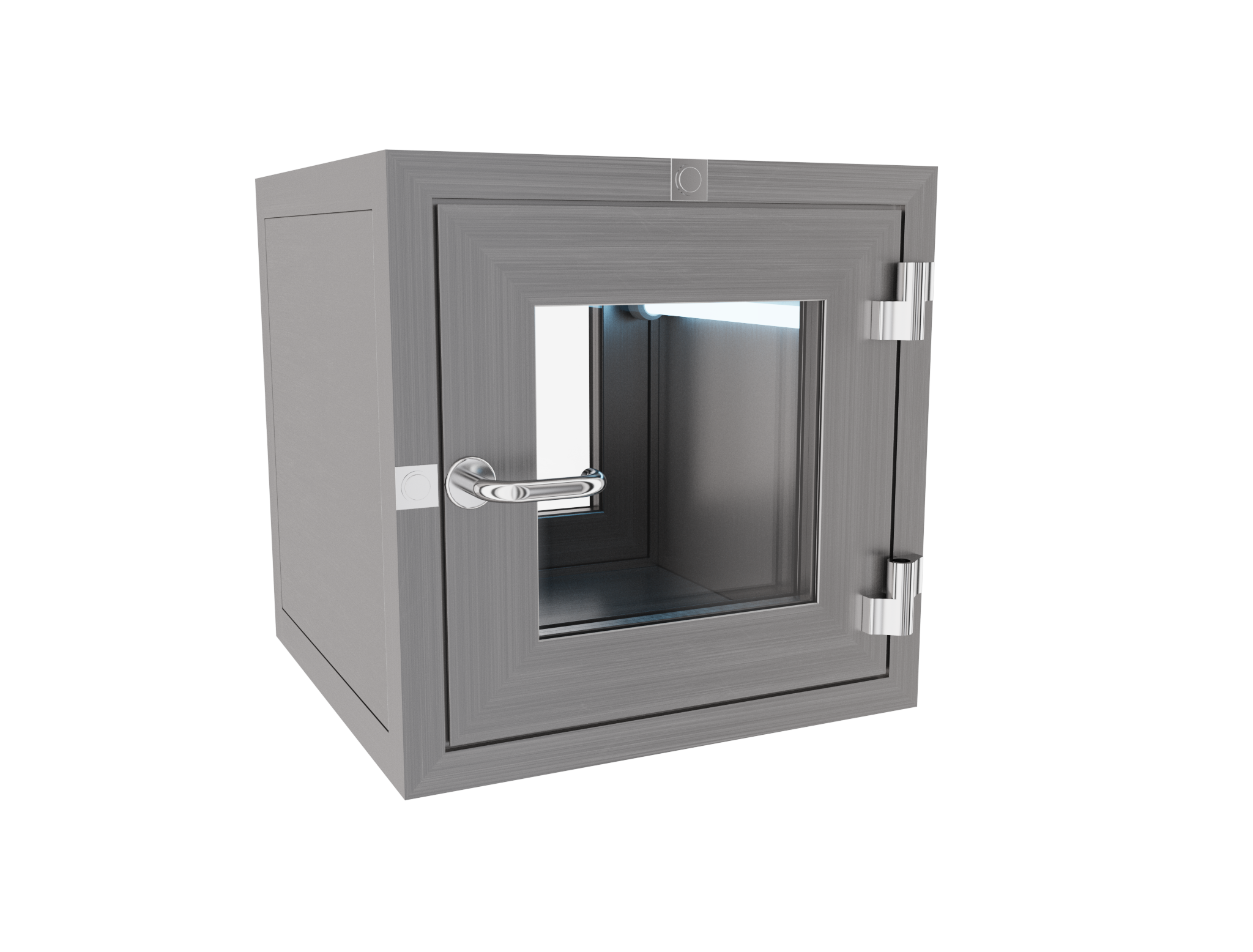

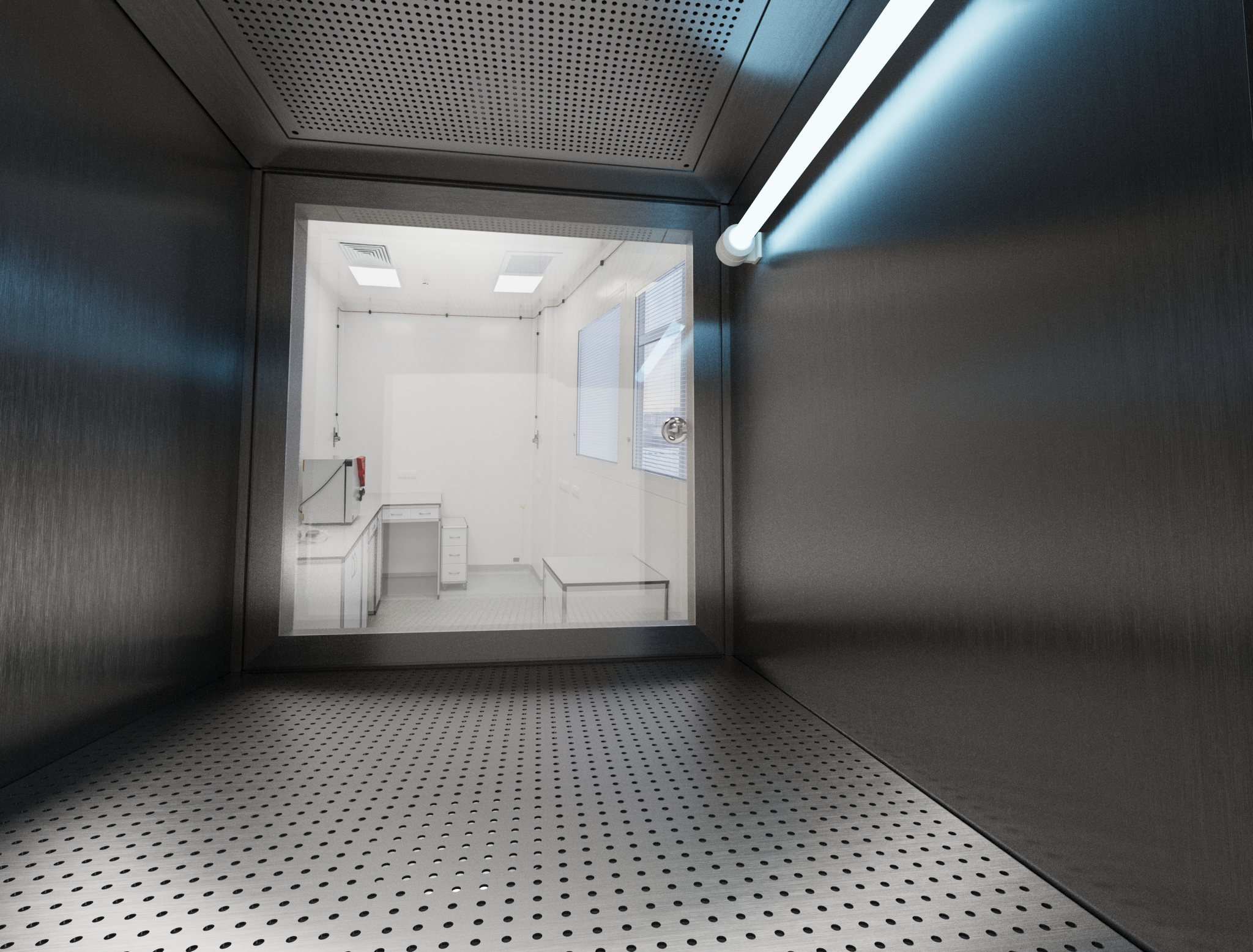

Пассивный передаточный бокс STD имеет металлическую раму с порошковым покрытием или анодированным покрытием. Секции глухой части изготовлены из оцинкованной стали с толщиной 0,9 мм, а стеклянная часть — из травмобезопасного закаленного стекла с толщиной 6 мм. На внутренней поверхности шлюза используется полированная нержавеющая сталь AISI 304.
Размеры: по желанию заказчика.
Стандартный размер: 600 x 600 x 600 мм.
Размеры загрузки: по желанию заказчика.
Стандартный размер: 500 x 500 x 500 мм.
Параметры
| Критерий | Значения | Ед. изм |
|---|---|---|
| Размеры корпуса (Ширина х Высота х Глубина) | от 600 х 600 х 600 до 1000 х 1000 х 1000 | мм |
| Вес | 50 - 150 | кг |
| Размеры пространства загрузки (Ширина х Высота х Глубина) | от 474 х 474 х 500 до 874 х 874 х 900 | мм |
| Варианты оформления (опционально) | Т-образный (3 створки); прямой/угловой; бокс/колонна | |
| Количество ячеек (опционально) | односекционные / двухсекционные |
Типовое оснащение пассивного шлюза:
- Прямоугольное остекление дверей;
Ручки противозацепные;

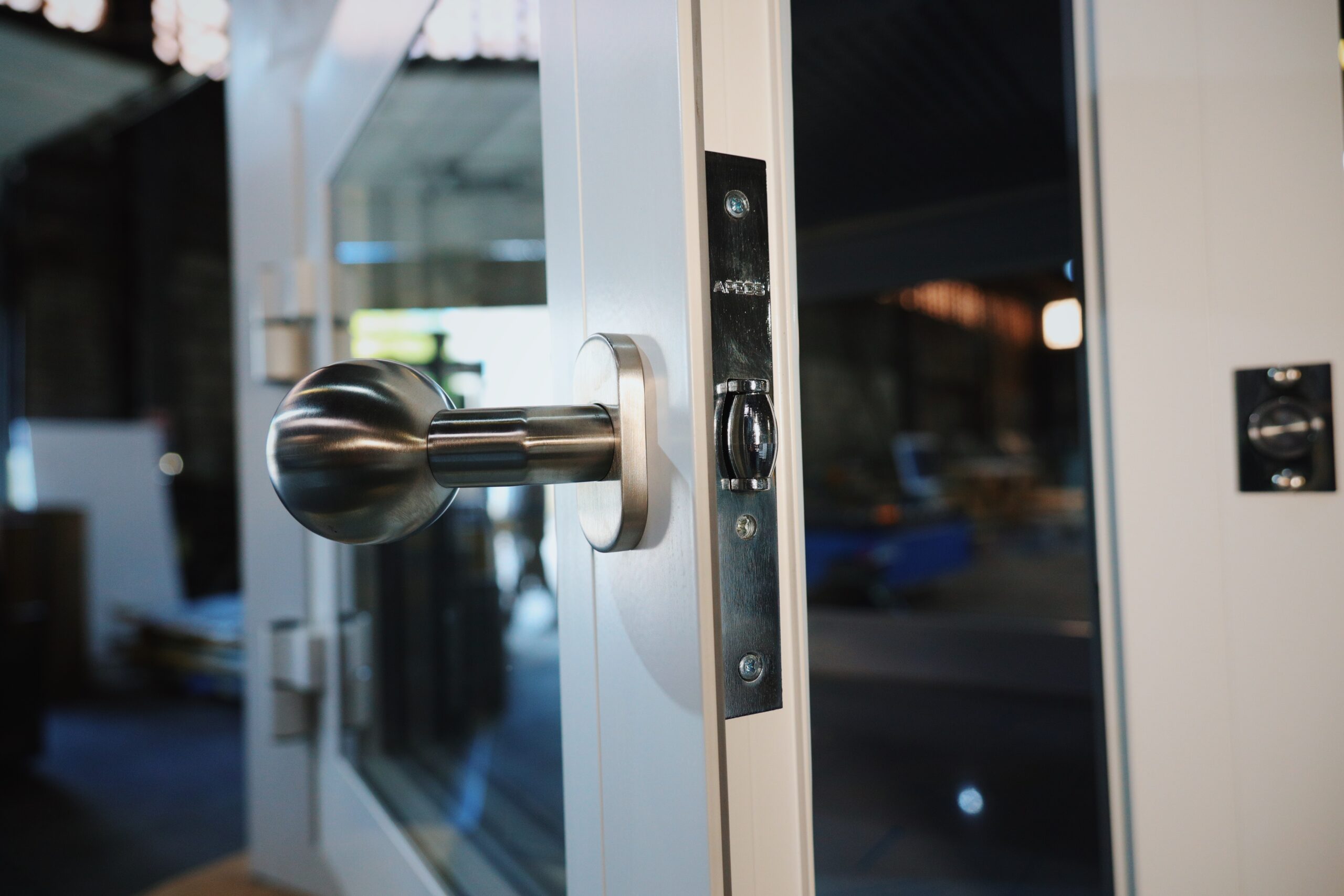

Фурнитура европейская;
Два контура уплотнений;
- Регулируемые петли;
- Шлюз прямой с двумя створками;
- Замок электронный для открытия/закрытия дверей.
Опционально:

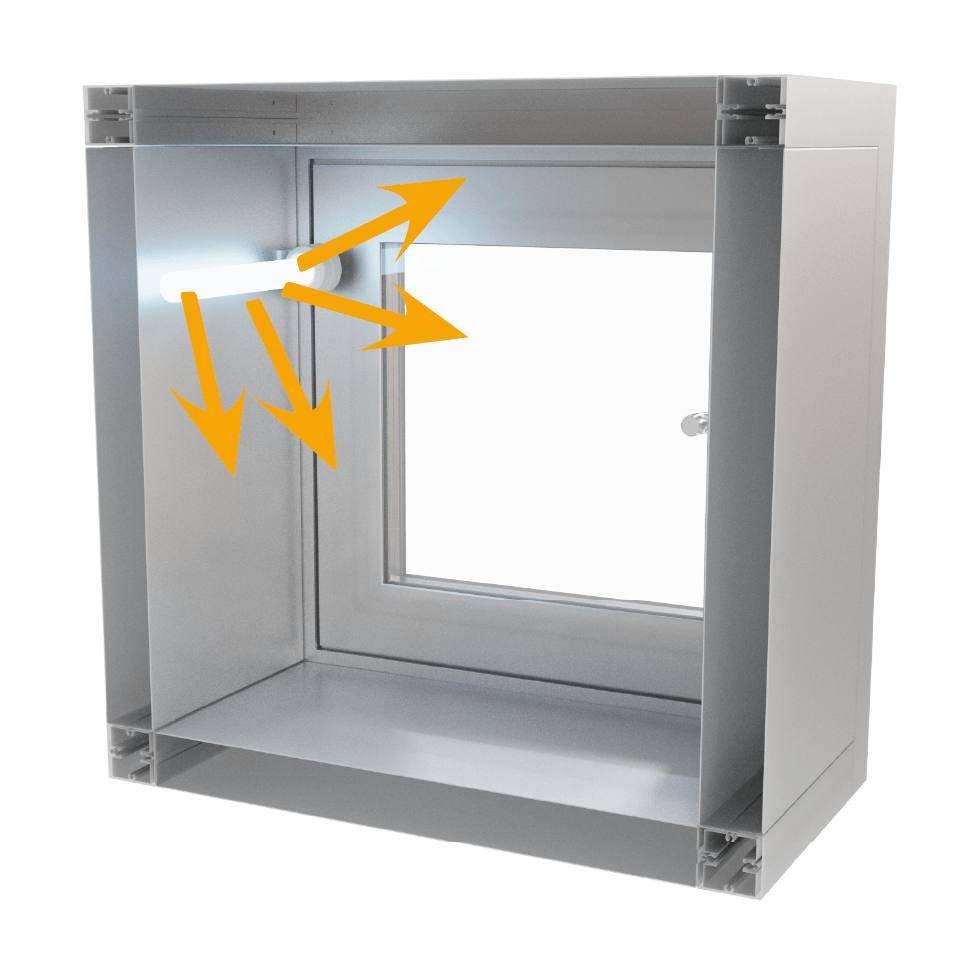

УФ лампа;
Система индикации и блокировки для одновременного открывания двух дверей шлюза.

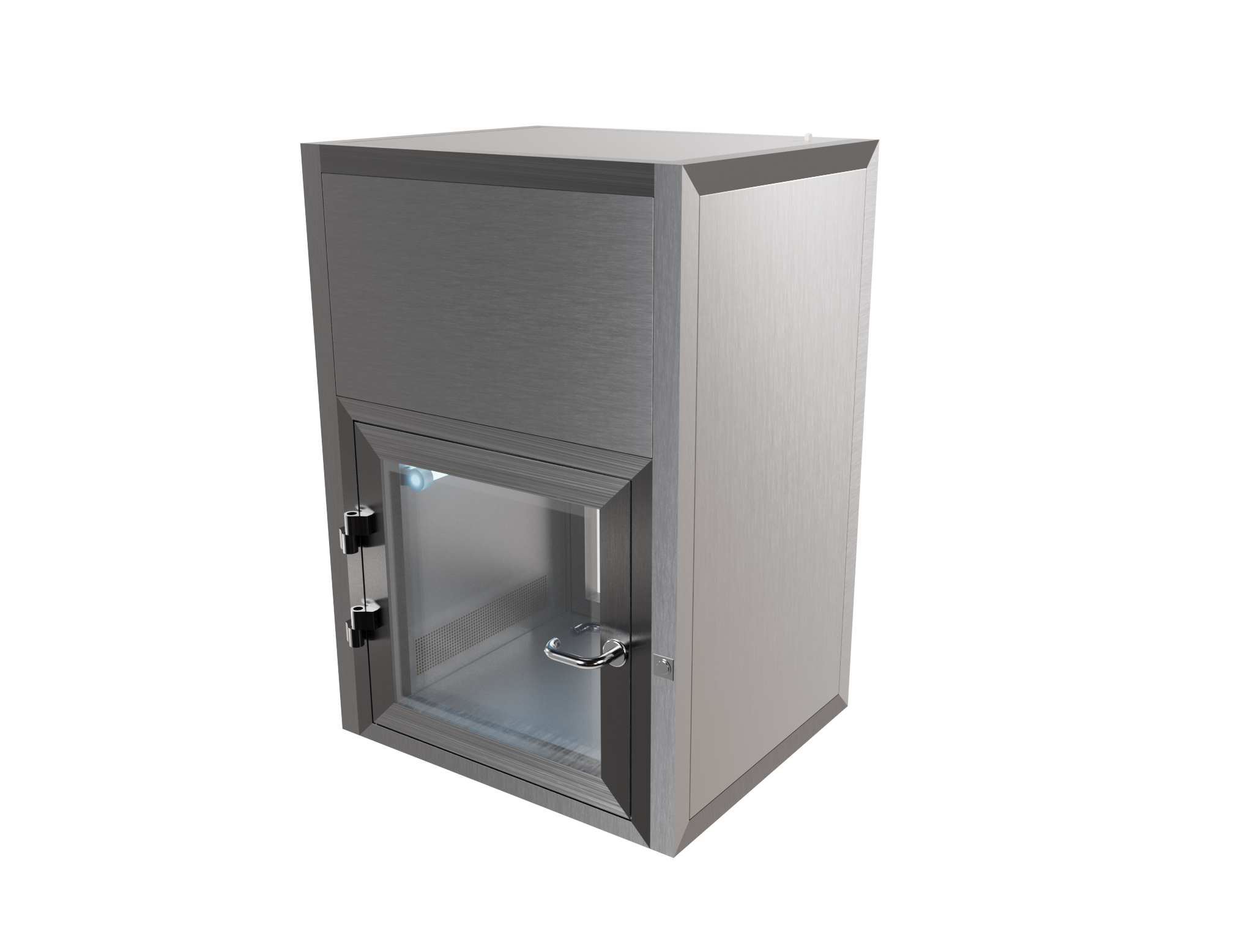

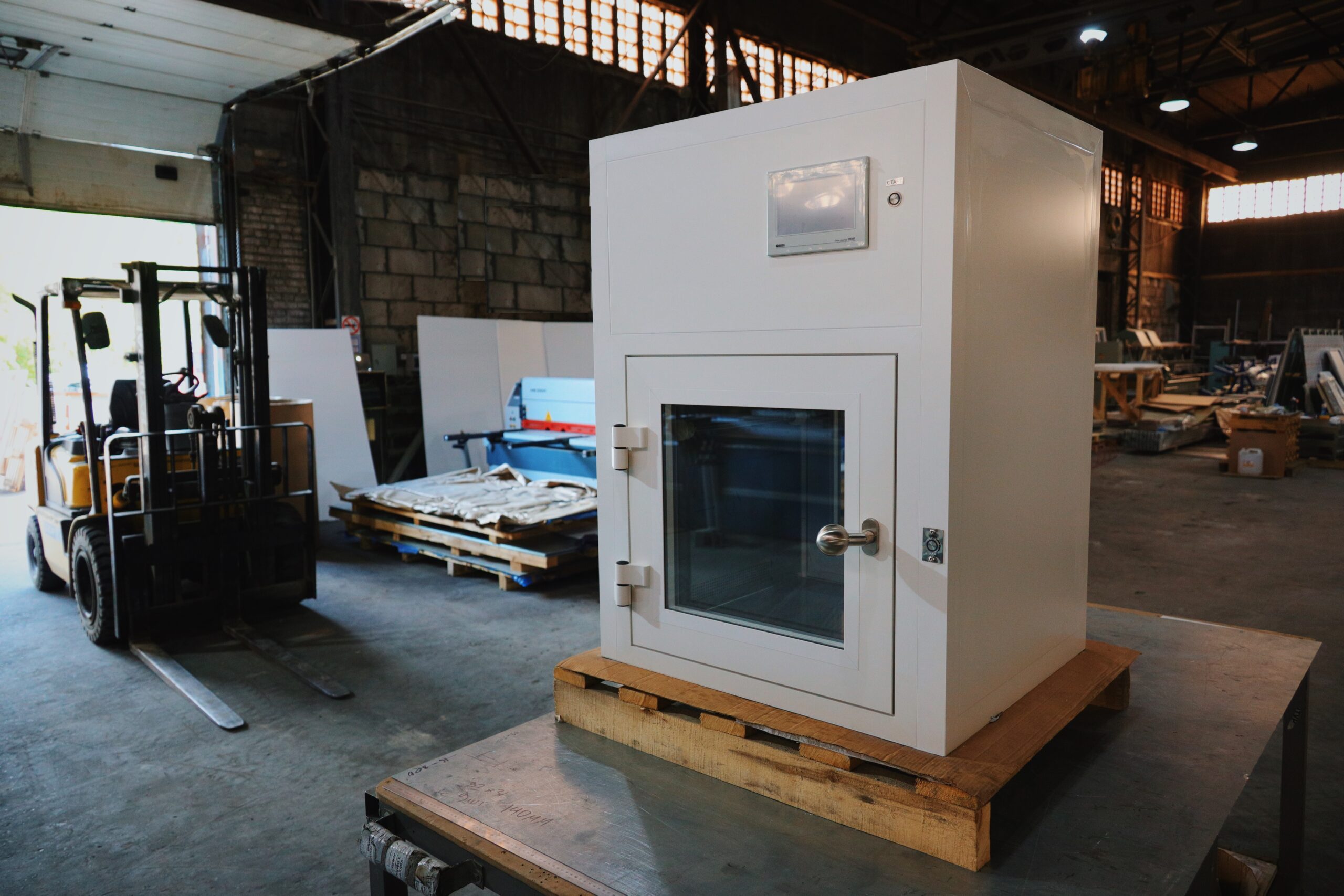

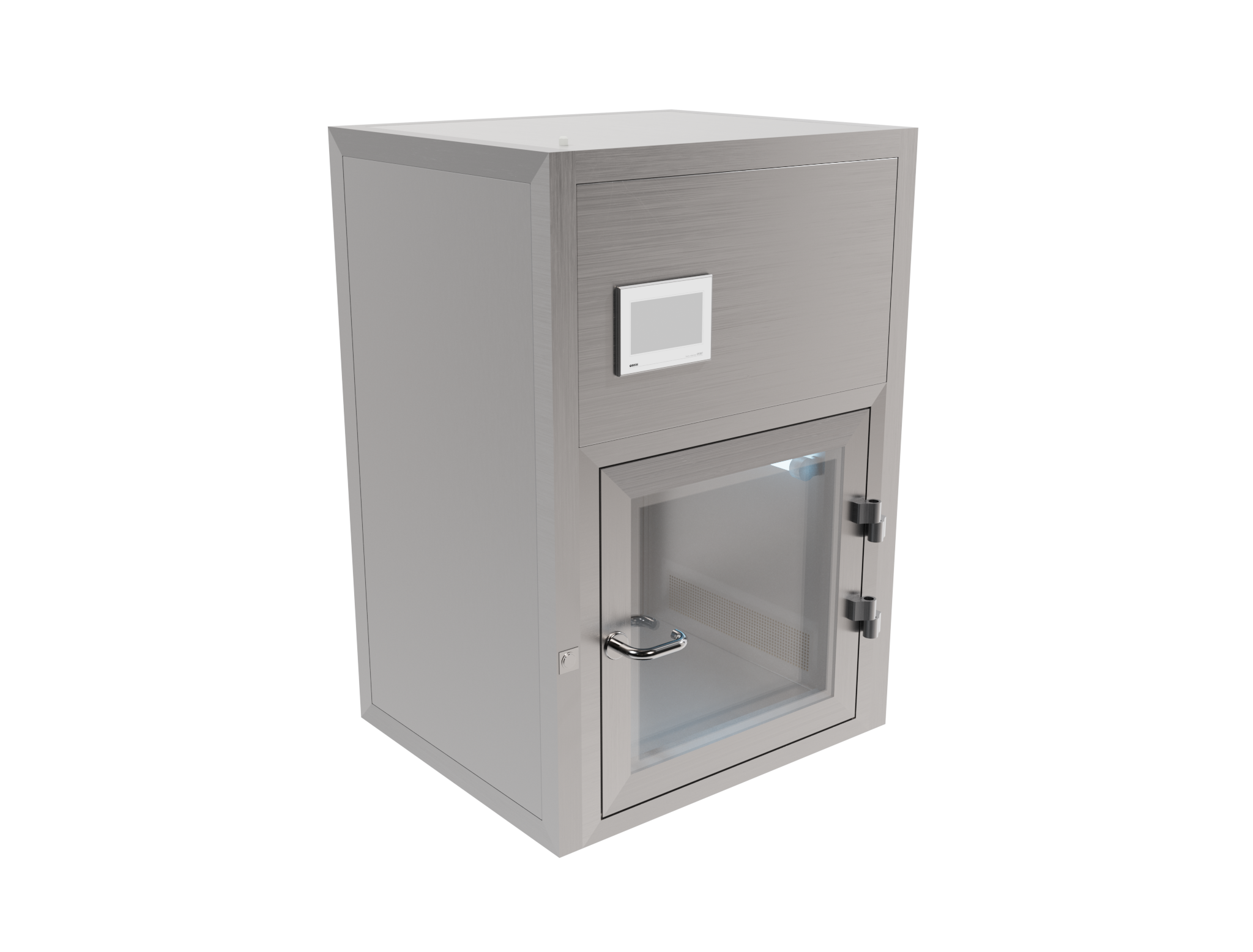

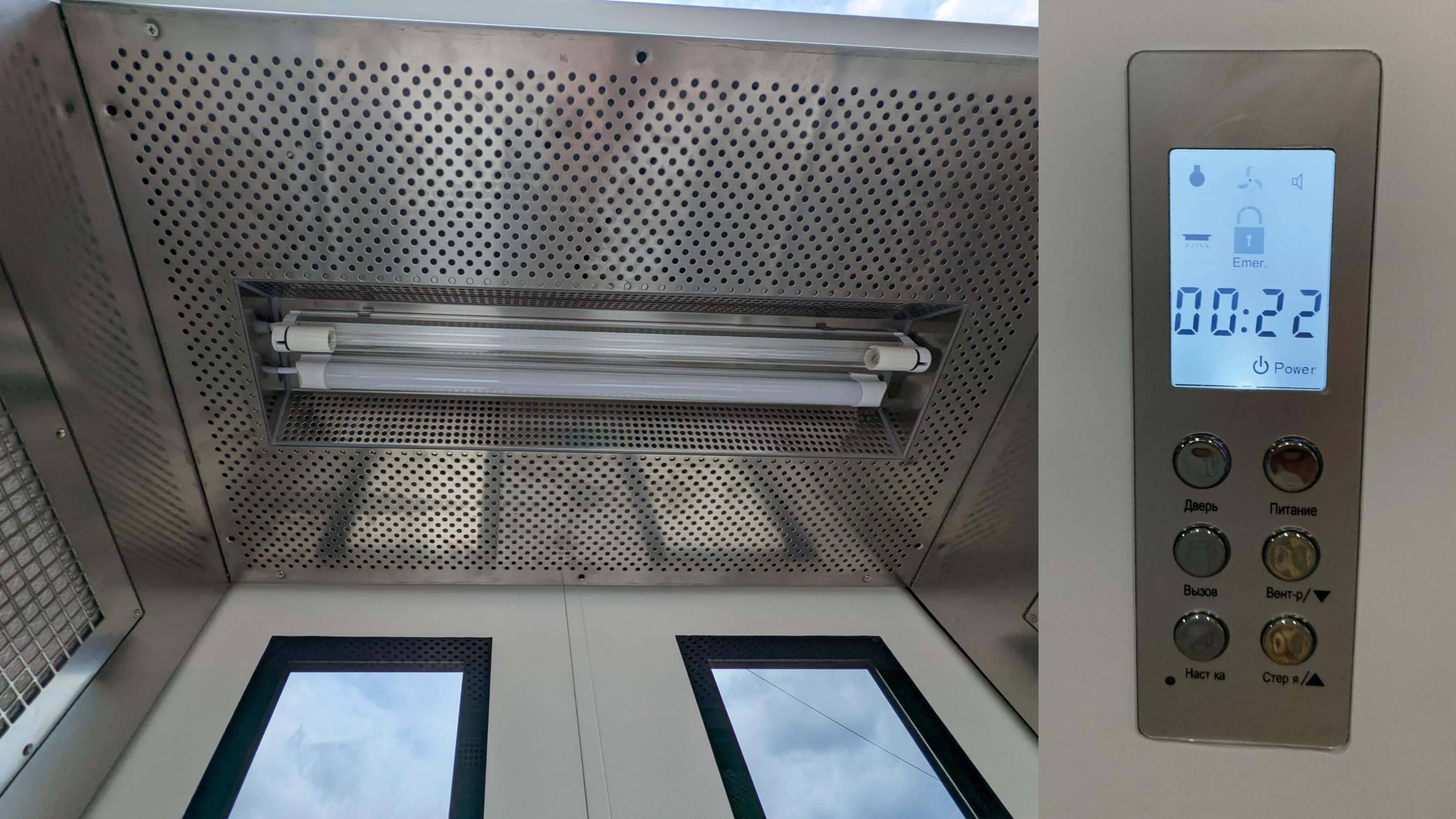

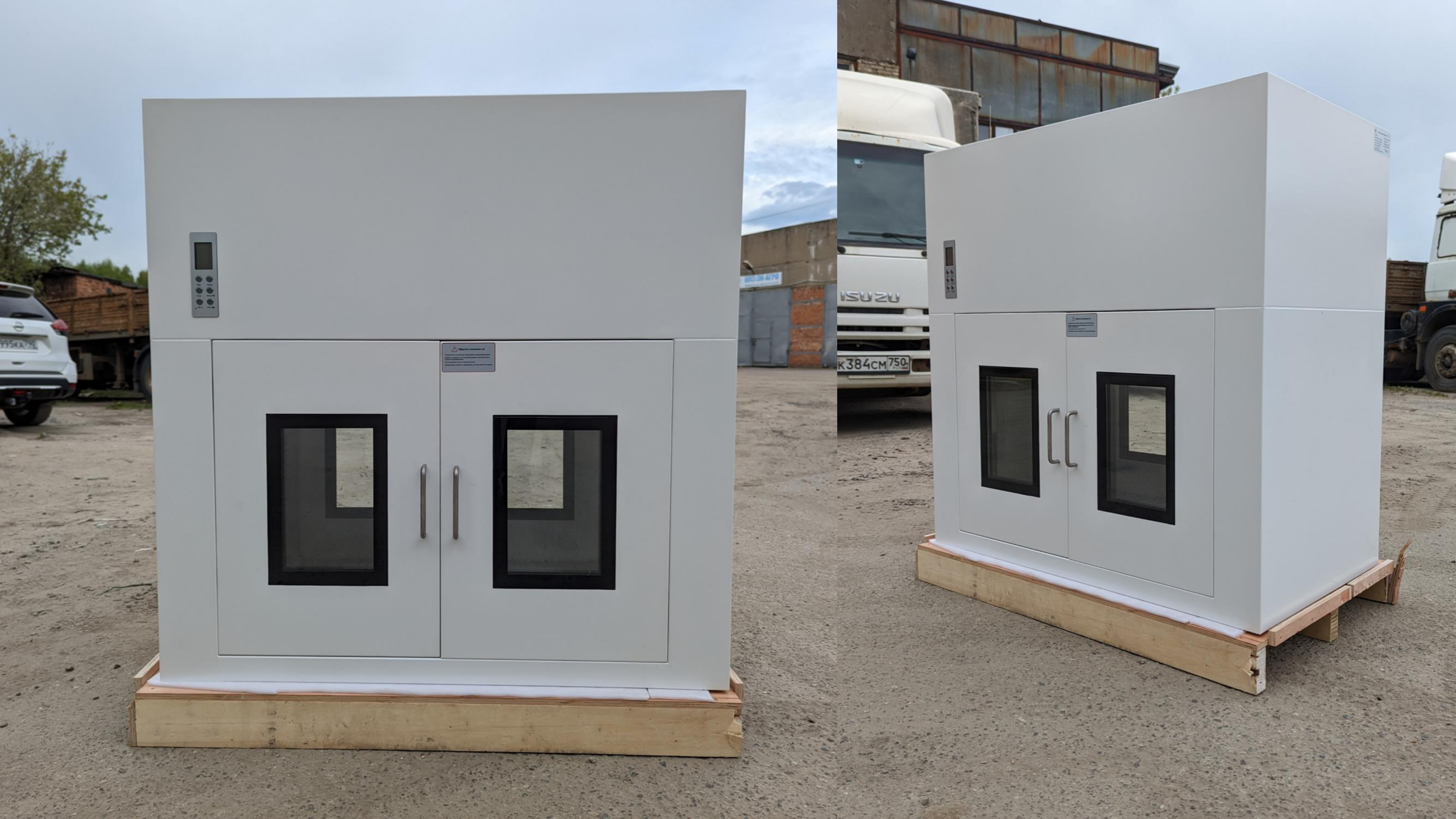

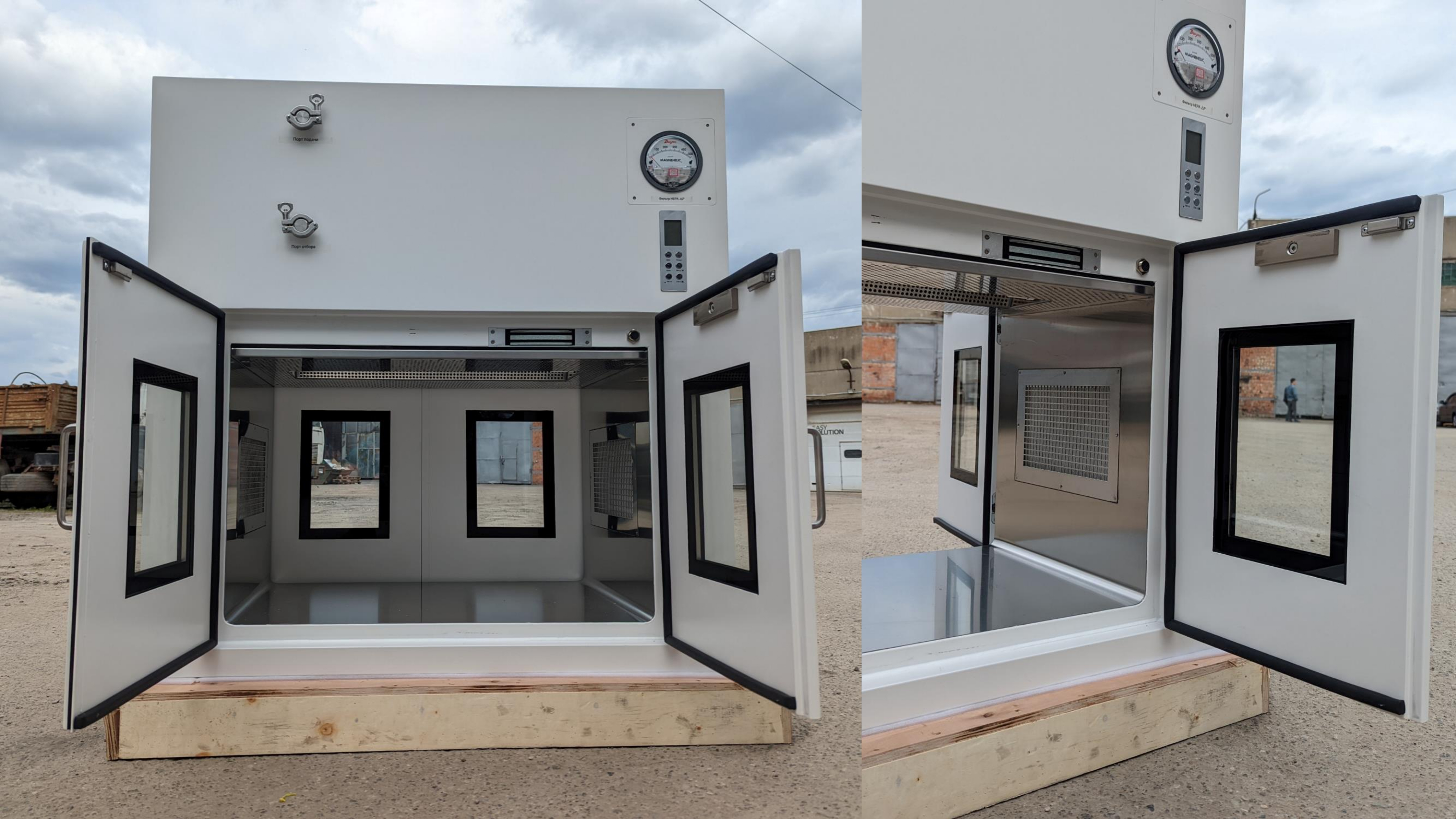

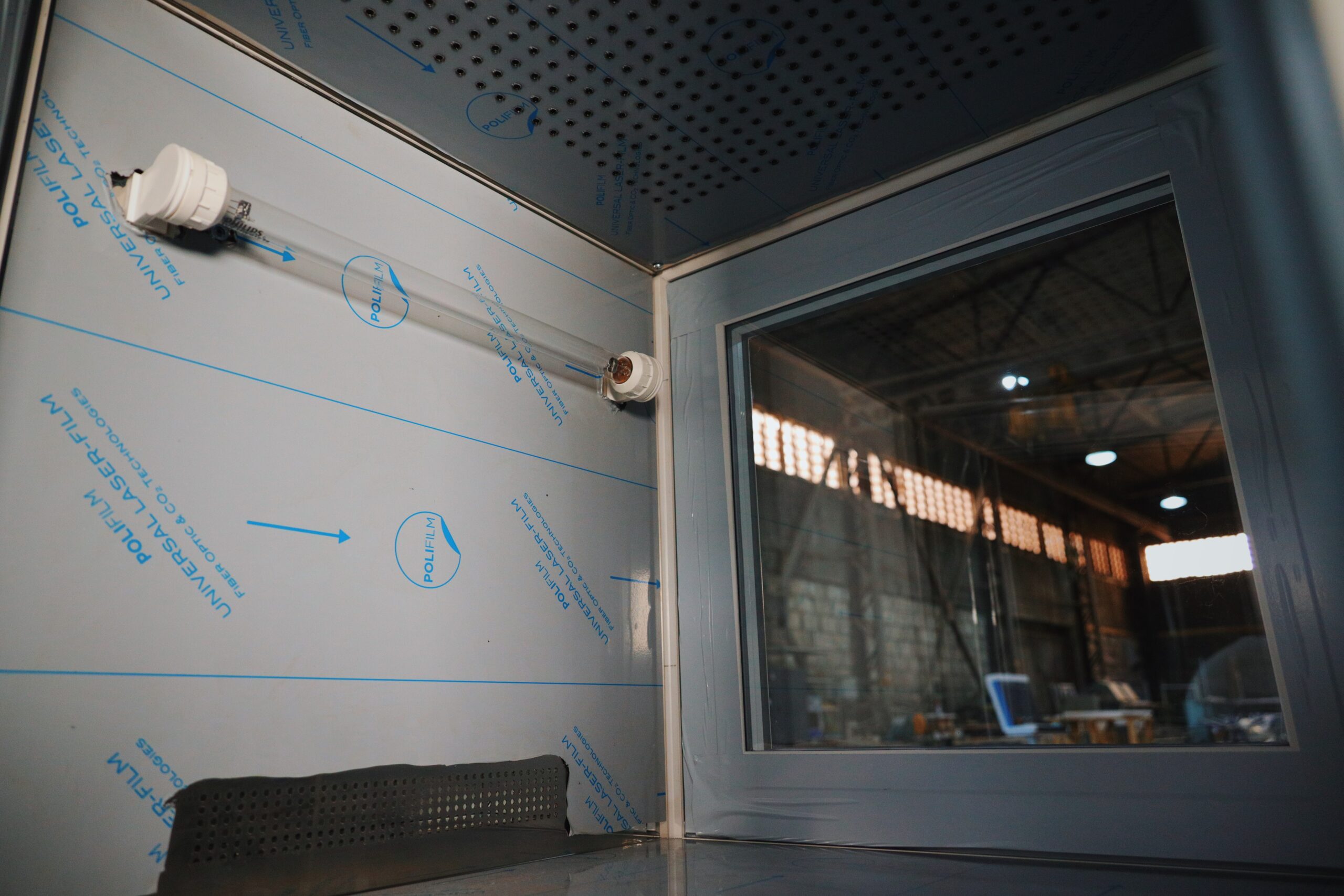

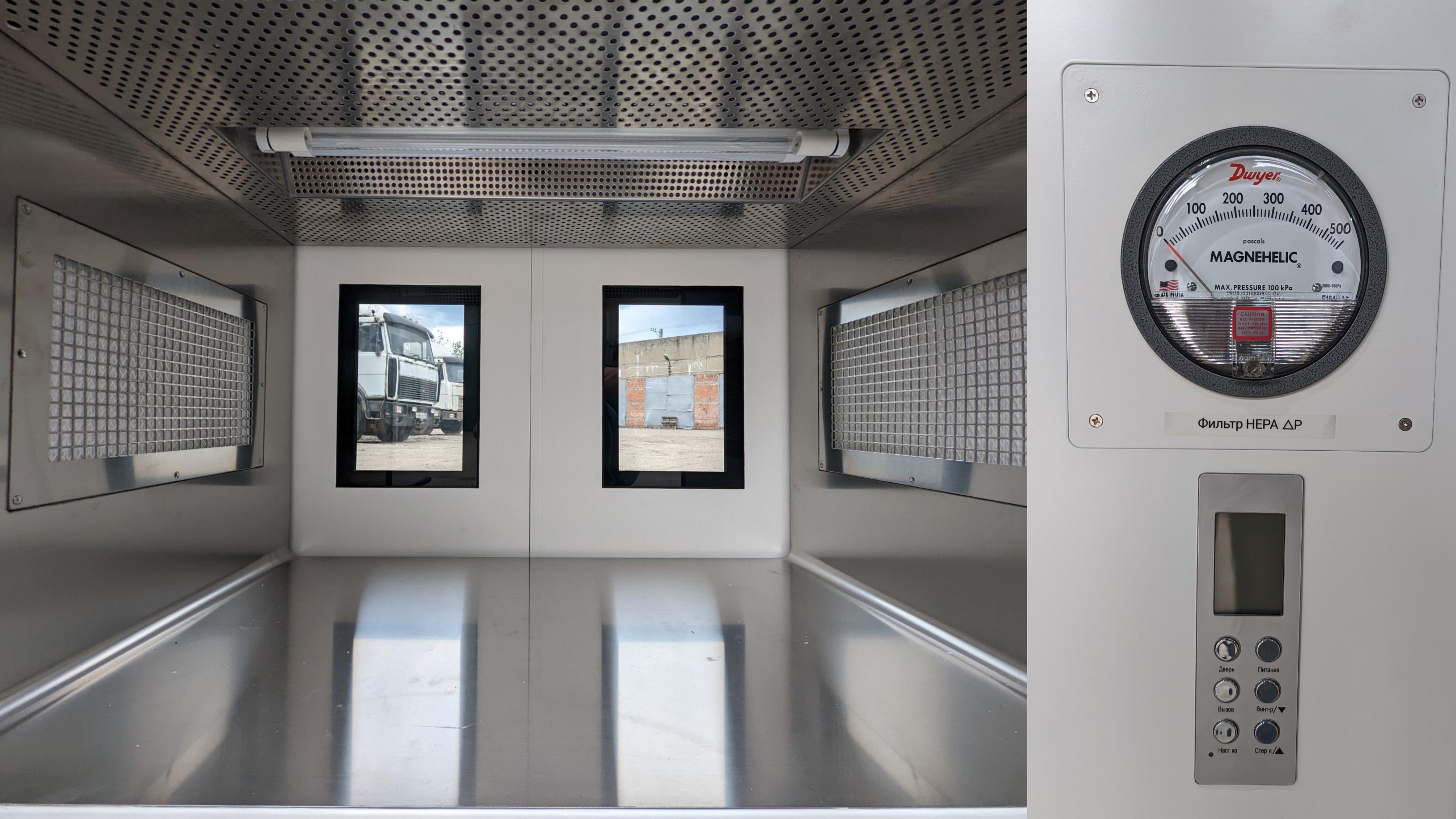

Активный передаточный бокс STD-A представляет собой конструктивно жесткокаркасную камеру с фильтровентиляционным блоком и фильтром HEPA, ультрафиолетовой лампой, системой индикации и блокировки двери. В камере предусмотрена рециркуляция отфильтрованного воздуха и дополнительная УФ-обработка внутренней зоны. Возможна настройка циклов обдува и УФ-дезинфекции на необходимые временные параметры.

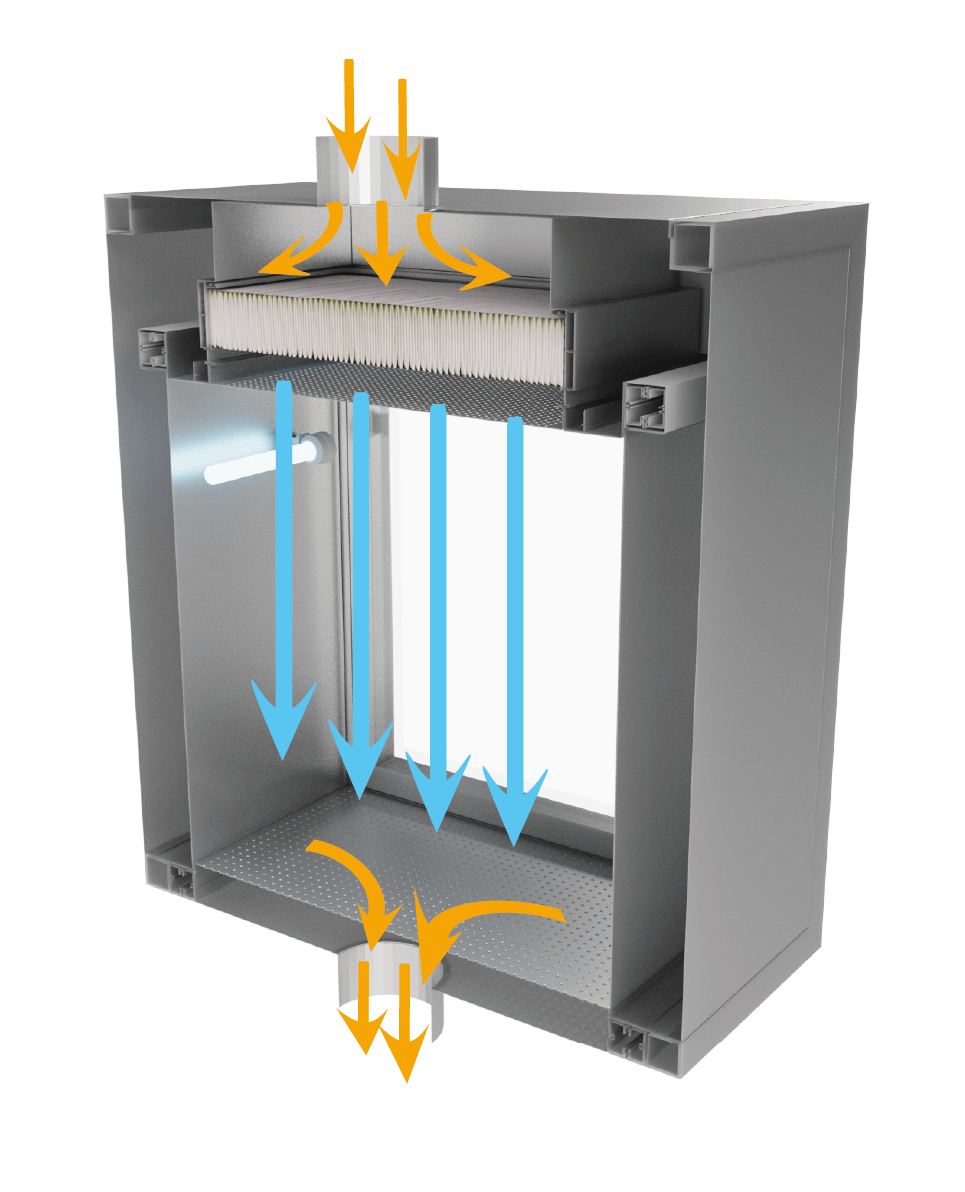

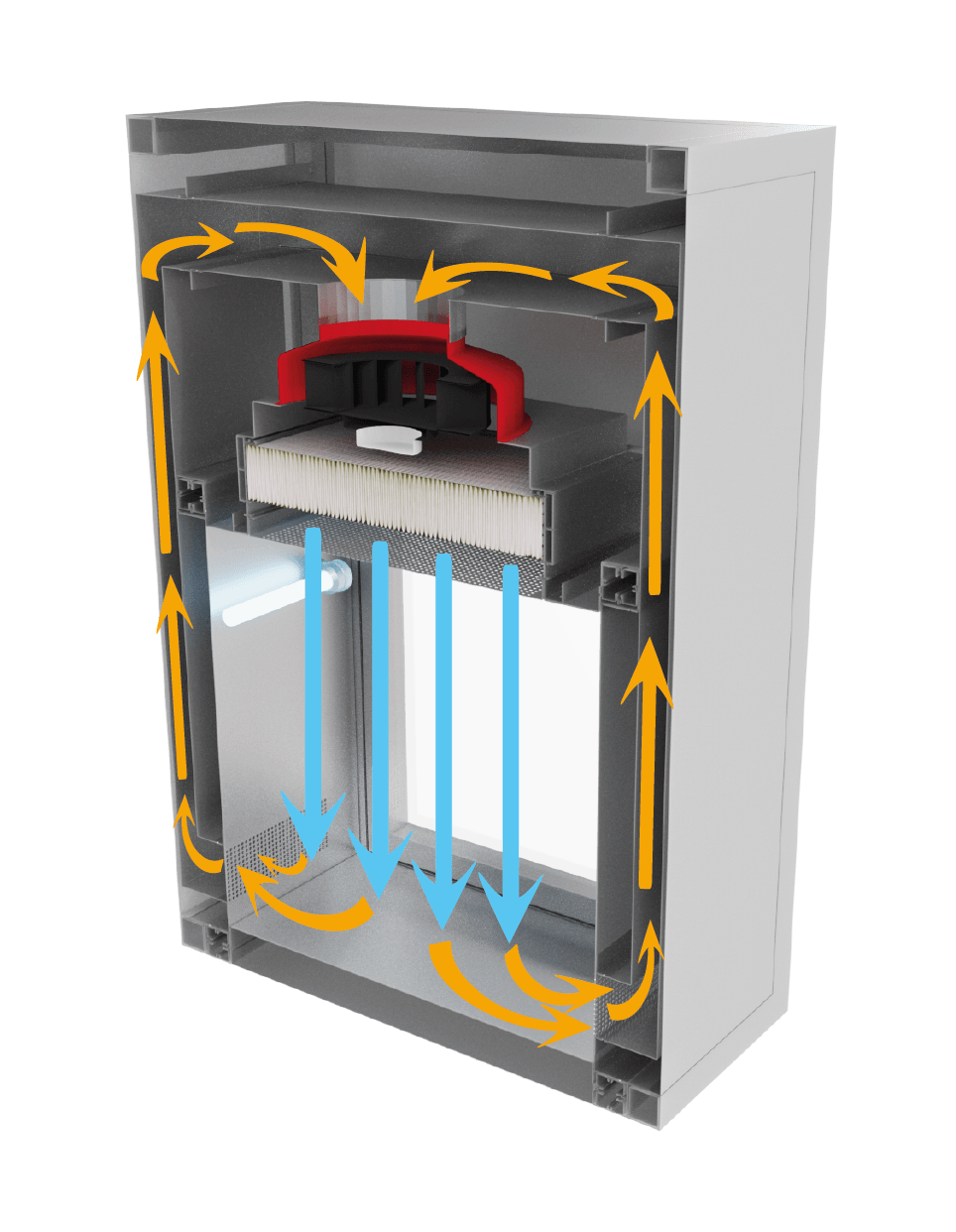

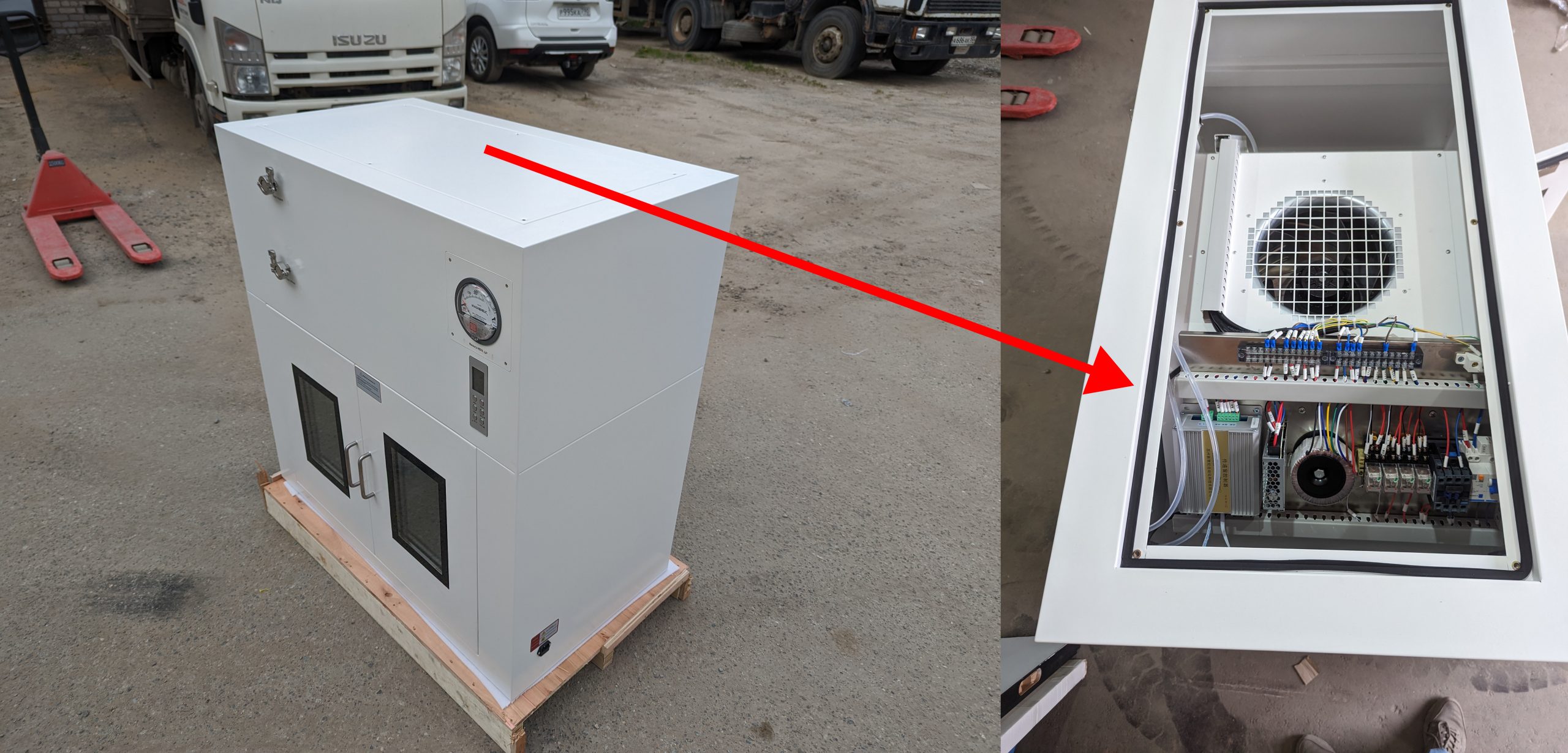

Особенностью такого бокса является наличие отдельного вентилятора в его конструкции, который формирует ламинарный поток воздуха. Воздух, нагнетаемый вентилятором, проходит через HEPA-фильтр и равномерно распределяется по рабочей камере. Отработанный воздух из рабочей камеры поднимается по воздуховоду и повторно проходит через HEPA-фильтр, т.е. происходит рециркуляция воздуха в замкнутом контуре.
Размеры: по желанию заказчика.
Рабочие размеры: по желанию заказчика.
Параметры
| Критерий | Значения | Ед. изм |
|---|---|---|
| Размеры корпуса (Ширина х Высота х Глубина) | 800 х 1100 х 700 | мм |
| Вес | 88 | кг |
| Рабочие размеры камеры (Ширина х Высота х Глубина) | 600 х 600 х 600 | мм |
| Материалы | ||
| Внутренняя камера | Нержавеющая сталь | |
| Внешний корпус | Покрытие порошковое эпоксидно-полиэфирное | |
| Параметры фильтровентиляционного модуля | ||
| Характеристики фильтра (Ширина х Высота х Глубина) | 530 х 530 х 78, Н14, фильтрация 0,3 мкм, 99,995 | % |
| Начальное сопротивление фильтра | 140 | Па |
| Расход воздуха | 130 куб.м./час рециркуляции 100 | % |
| Параметры уф-облучателей | ||
| Время облучения | от 1 до 999 | мин |
| Срок эксплуатации | 8 000 | час |
| Мощность УФ излучения | 2,1 | Вт |
| Длина волны | 254 н.м. UVC | |
| Мощность | 1 х 15 | Вт |
| Тип лампы | Ртутная, газоразрядная T8/G13 | |
| Электропитание | ||
| Потребляемая мощность | 270 | Вт |
| Тип подключения электросети | L-N-PE, 220V, 50 | Гц |

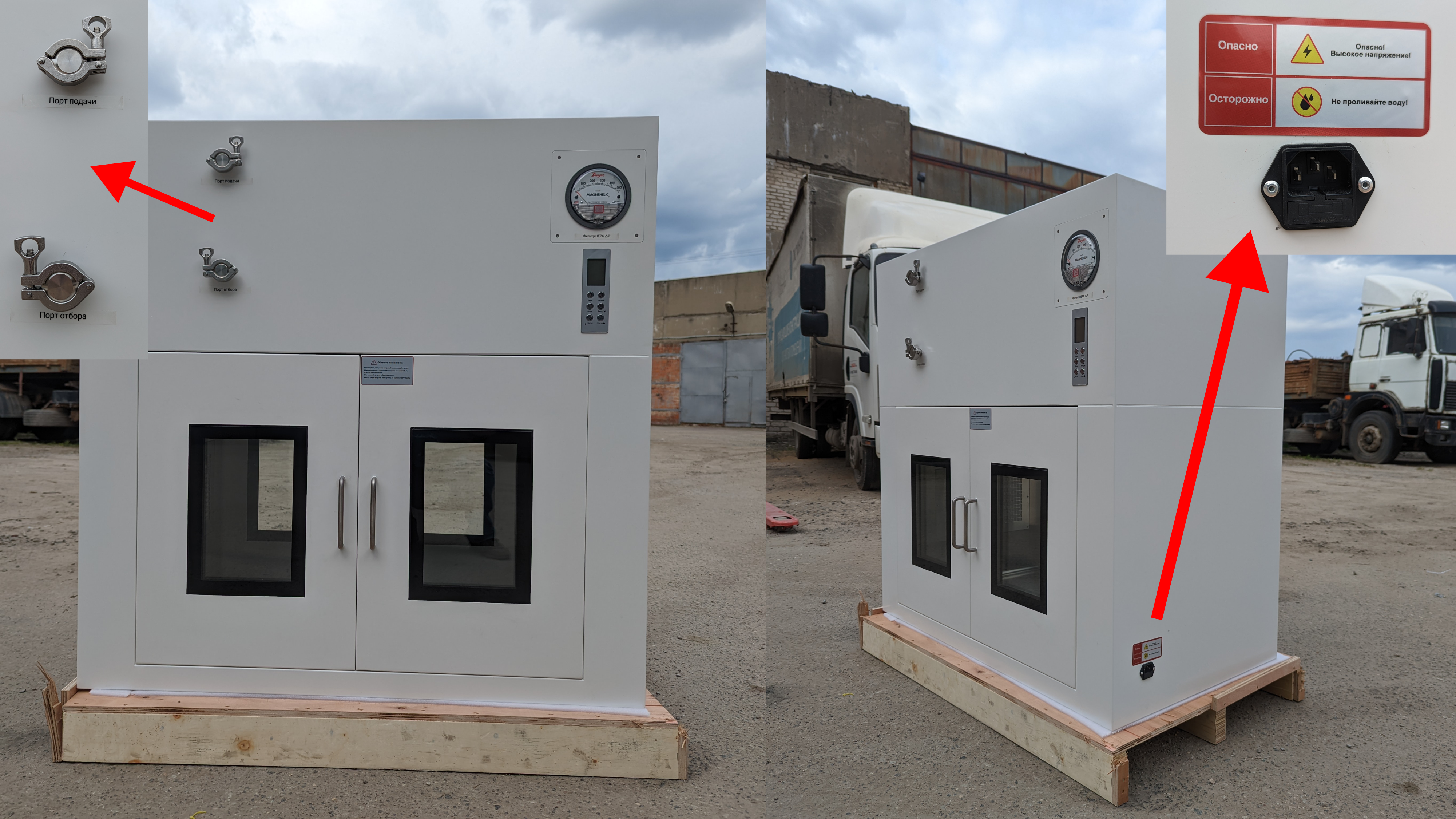

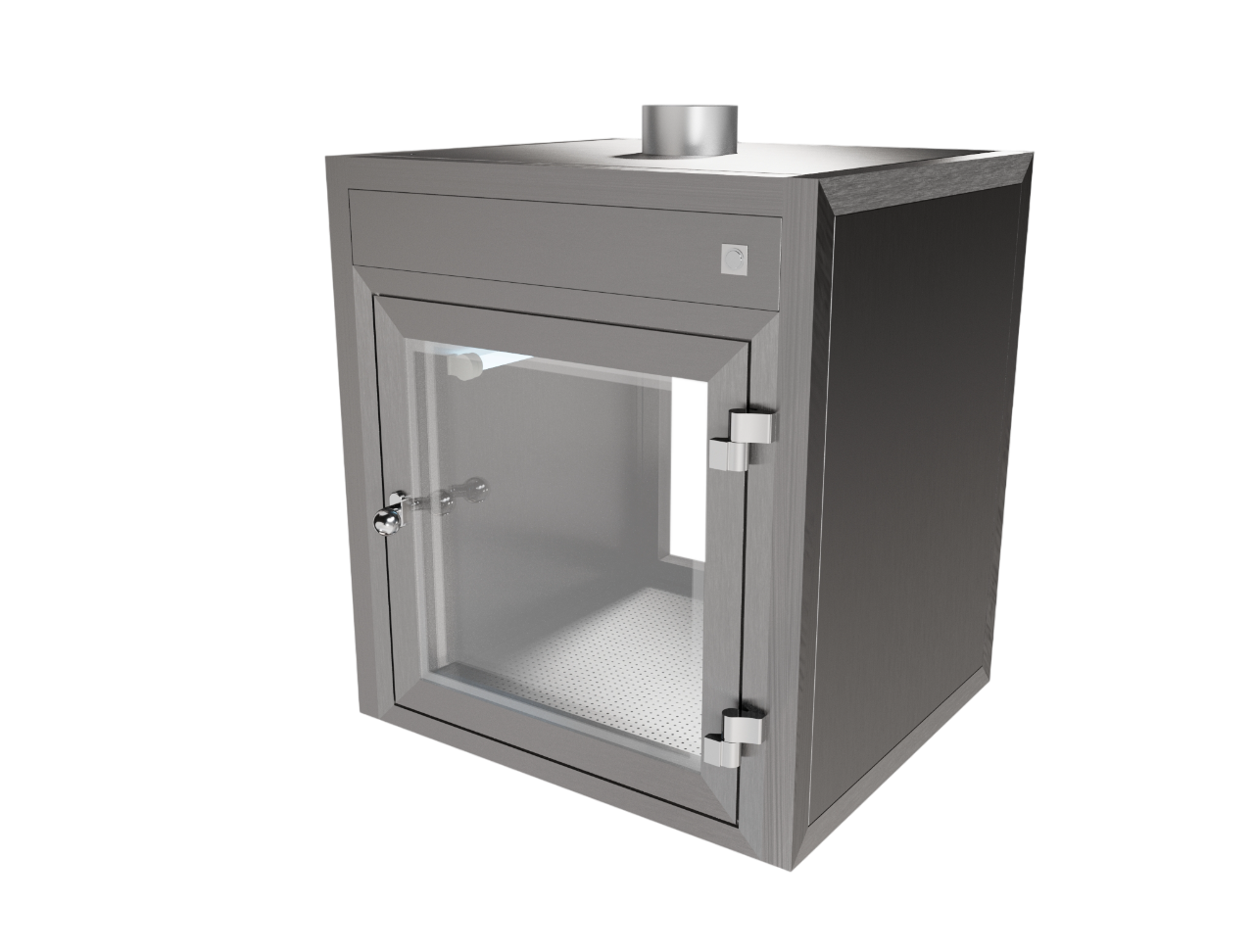

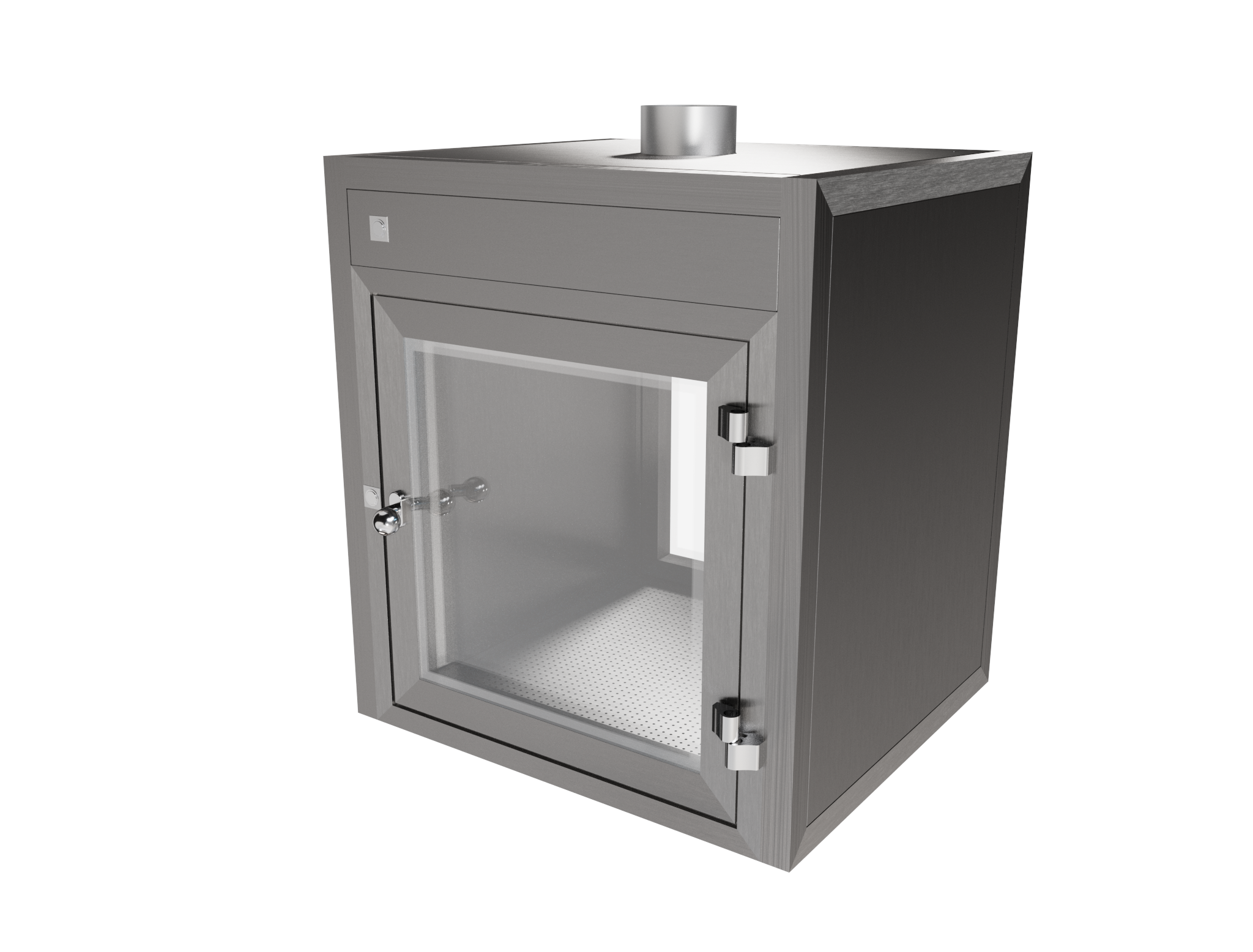

Активный передаточный бокс STD-V — это специализированное оборудование, рекомендованное к применению в чистых помещениях фармацевтического производства и микроэлектроники, основной особенностью которых является поддержание положительного и/или отрицательного давления по отношению к окружающей среде, работает от внешней вентиляционной сети, отработанный воздух из рабочей камеры выводится либо в систему вытяжной вентиляции, либо в помещение с более низким классом чистоты.
Используется для передачи материалов, сырья или результатов производства между помещениями с разными классами чистоты.

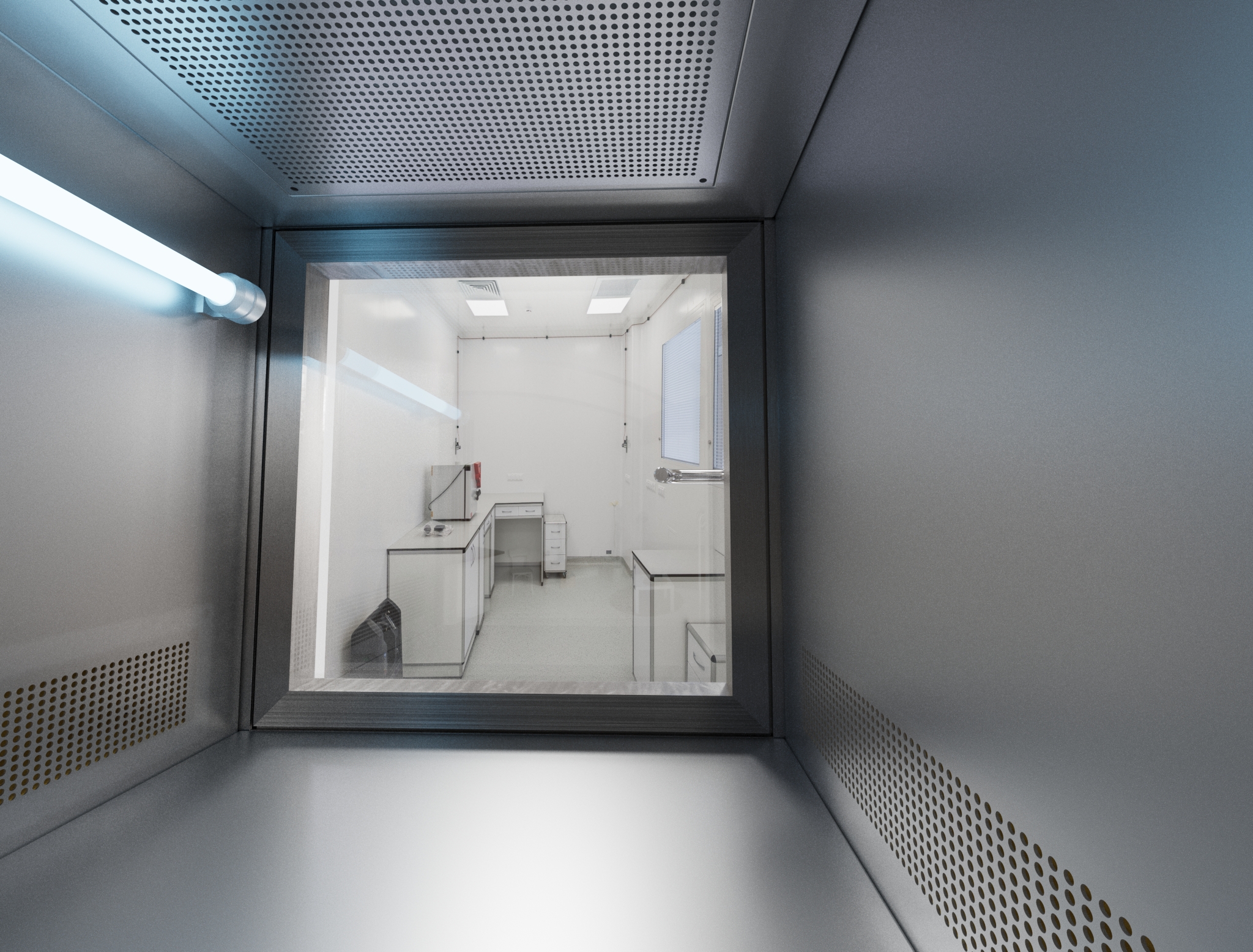

В рабочей камере такого бокса осуществляется обдув ламинарным потоком очищенного воздуха, опционально можно установить ультрафиолетовую лампу.
Размеры: по желанию заказчика.
Рабочие размеры: по желанию заказчика.
Типовое оснащение активного шлюза:
- Прямоугольное остекление дверей;
Ручки противозацепные;
Фурнитура европейская;
Два контура уплотнений;
- Регулируемые петли;
- Шлюз прямой с двумя створками;
- Замок электронный для открытия/закрытия дверей.
Опционально:
УФ лампа;
Система индикации и блокировки для одновременного открывания двух дверей шлюза.
Применяется для создания систем ограждений в чистых помещениях и аналогичных контролируемых средах таких отраслей, как пищевая, электронная, фармацевтическая, медицинская, микробиологическая и косметическая промышленность, а также в медицинских учреждениях в соответствии с ГОСТ Р ИСО 14644 и ГОСТ Р 52539.
Характерные свойства
Дизайн
Мы разработали уникальную модель передаточного шлюза, которая сочетает в себе функциональность и эстетику. Наш шлюз может быть анодирован или частично окрашен в любой цвет.
Неуязвимость
На шлюзы нанесено порошковое покрытие, выдерживающее воздействие большинства дезинфицирующих средств, обычно используемых в чистых помещениях, и ультрафиолетового излучения.
Герметичность
В чистых помещениях очень важна герметичность. Два уплотнительных контура в распашных секциях из особого эластичного материала, гарантируют полную герметичность.
Антистатичность
Для обеспечения чистоты помещения, мы разрабатываем все наши конструкции из материалов с антистатическими свойствами, что позволяет избежать притягивания к ним наэлектризованных частиц пыли.
Блокировка
Для обеспечения безопасности передаточного шлюза важна система блокировки открытия/закрытия дверей. Данная система препятствует одновременному открытию нескольких шлюзовых дверей. Светодиодный индикатор загорается, когда дверь открывается с противоположной стороны.
