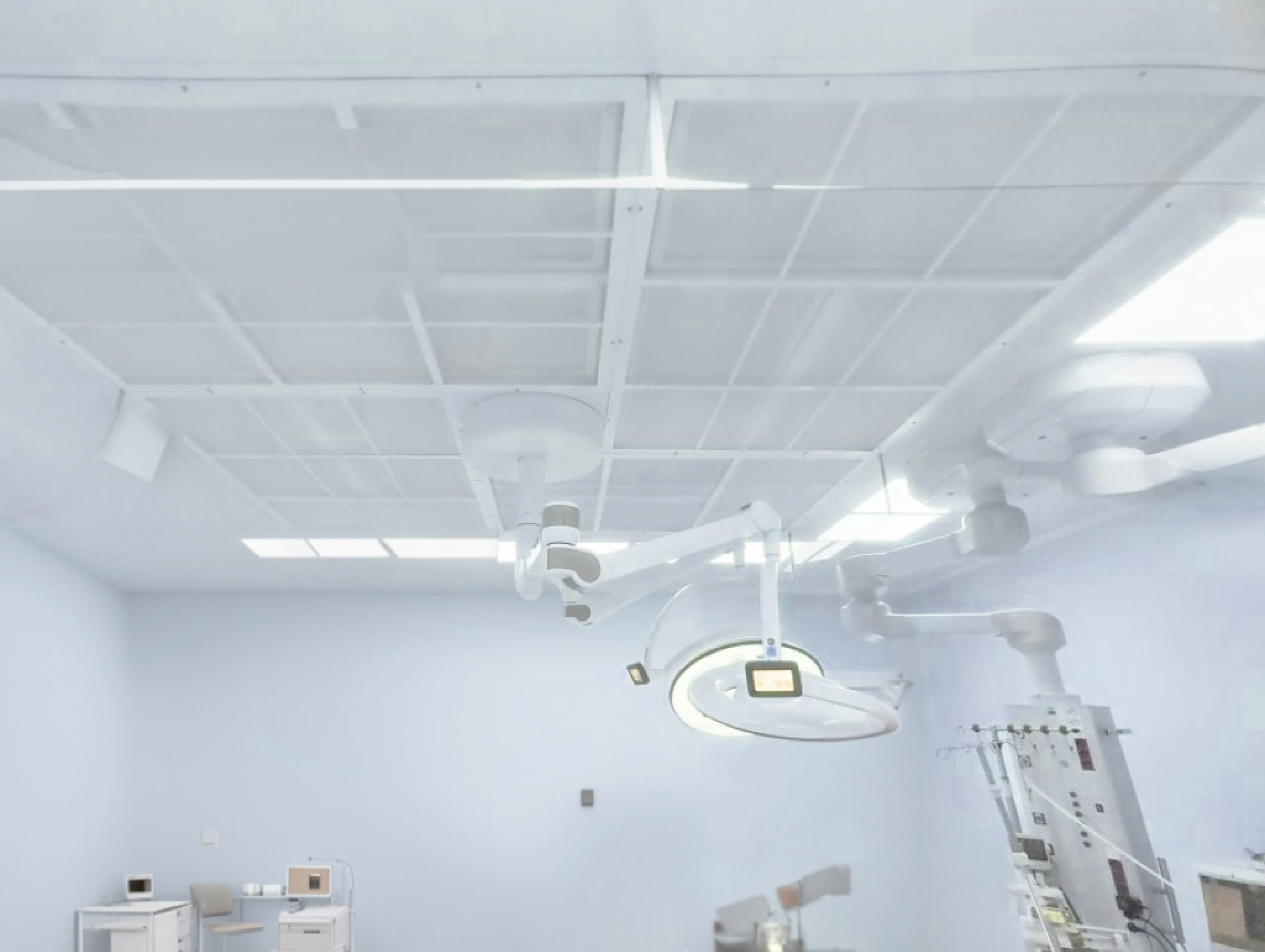

Ламинарный потолок
Потолки с ламинарным потоком представляют собой устройства, созданные для защиты оборудования, продукции и операционных столов от различных загрязняющих веществ, таких как микрочастицы, пыль, аэрозольные частицы и патогенные микроорганизмы. Потолки соответствуют стандартам ГОСТ ИСО 14644-1 и ГОСТ Р 52539-2006.
Потолки с ламинарным потоком формируют локально чистую зону за счет непрерывного направленного потока воздуха через фильтр HEPA.
Опционально
Ламинарные потолочные системы являются частью системы вентиляции и обеспечивают поток воздуха, направление, температуру (нагрев или охлаждение) и влажность, в зависимости от конфигурации. Воздух проходит через систему очистки и стерилизации, чтобы избавиться от микрочастиц, аллергенов, микроорганизмов, вирусов, вредных веществ, газов и других загрязнений. Чтобы снизить нагрузку на систему вентиляции, ламинарный потолок может быть оснащен модулем рециркуляции, который уменьшает расход подачи свежего воздуха. Камера статического давления также может быть оснащена заслонкой постоянного расхода воздуха (механического типа или с приводом), предварительным фильтром и разъемом для подключения датчиков перепада давления и температуры.
По вашему запросу мы также можем изготовить потолки с ламинарным потоком с центральным каналом размером 300×300 мм для подключения рабочих ламп и других видов оборудования.
Герметизация
Установленный ламинарный потолок герметизирует внутренний контур потолочных ограждающих конструкций и формирует равномерную и гладкую плоскость для упрощения очистки и обеззараживания.

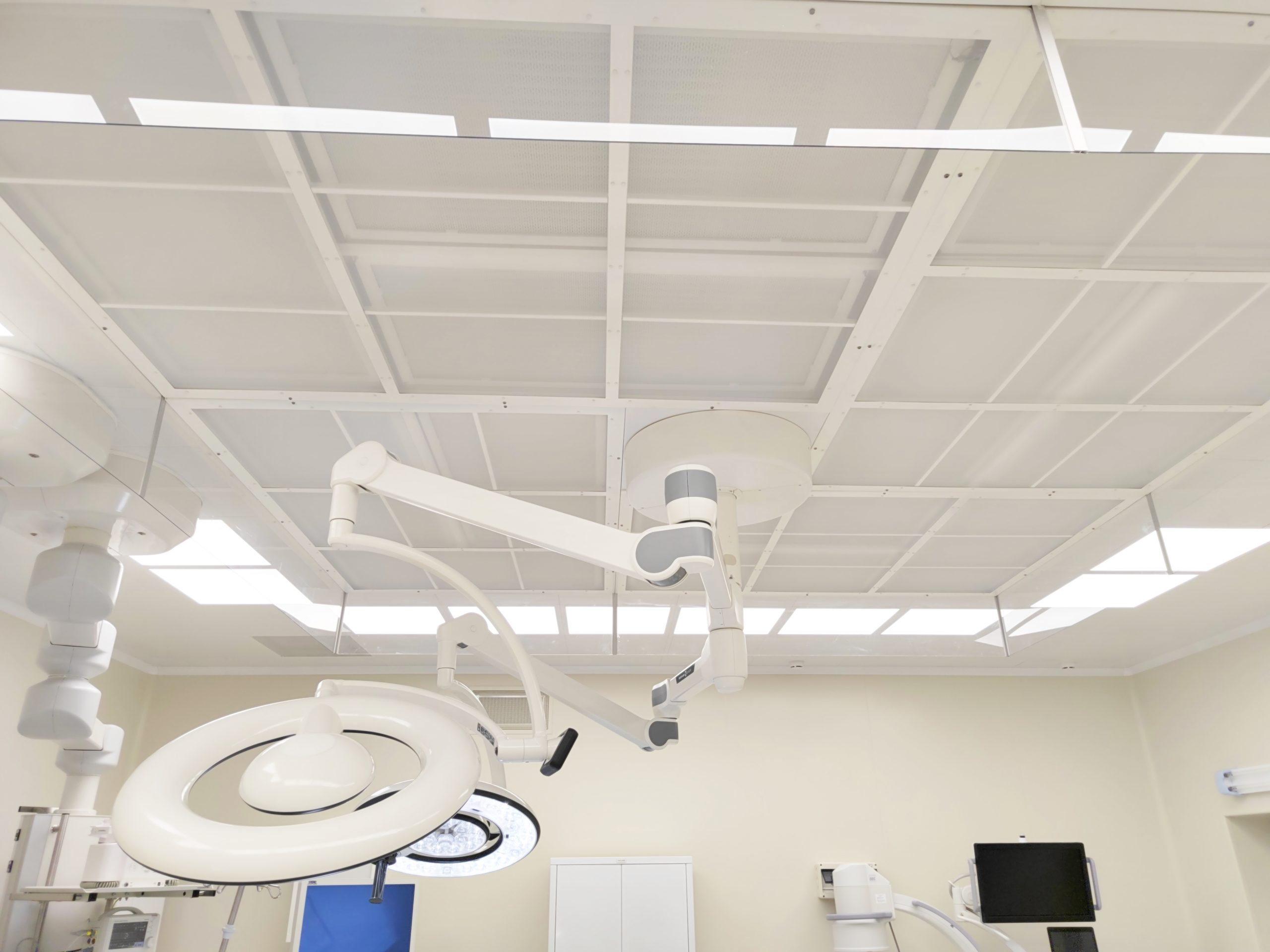

Установка
Ламинарный потолок изготавливается из нержавеющего металла или стали с оцинкованным покрытием с использованием эпоксидно-полиэфирной порошковой краски и встраивается в пространство над подвесным потолком чистого помещения. Затем устанавливаются фильтры HEPA и перфорированный диффузор, для обеспечения однонаправленного поступления воздуха.

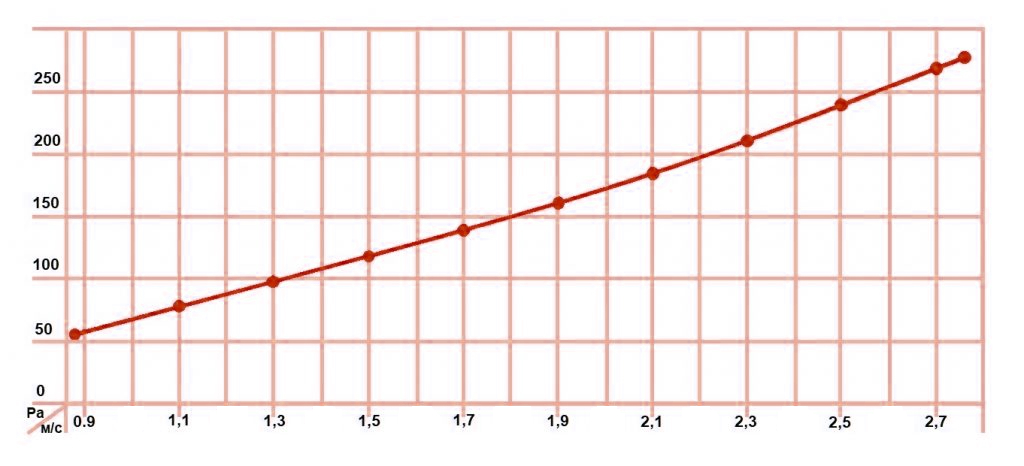

Начальная потеря давления в HEPA-фильтре H14
Во время работы производительность HEPA-фильтра постепенно снижается, а перепад давления между фильтрами увеличивается. Контроль за засорением фильтра осуществляется с помощью дифференциальных манометров. Допустимый перепад давления для засоренных фильтров обычно составляет менее 500 Па.
| Критерий | Значения | Ед. изм |
|---|---|---|
| Ширина | 305 | мм |
| Длина | 610 | мм |
| Высота (корпуса) | 292 | мм |
| Номинальный расход воздуха | 2.5 | м/с |
| Исходная продуктивность по частицам ø 0,3, мкм | > 99,999 | % |
| Класс в соответствии с ГОСТ РЕН 1822-1-2010 | H14 | |
| Исходная продуктивность MPPS | > 99,99 | % |
| Максимальная степень температуры | 80 | °C |
| Ожидаемое конечное давление | 600 | Па |
| Исходный перепад давления при номинальном расходе воздуха | 250 | Па |
Параметры фильтра HEPA H14
Как распространяются патогены и микрочастицы
Известно, что многие вирусы и бактерии могут выживать вне организма человека в течение длительного времени. Они передаются воздушно-капельным путем при близком контакте, могут оставаться на поверхностях после контакта с руками и оставаться там до следующего контакта, чтобы передаться новому человеку. Исследования показывают, что уровень бактериального загрязнения поверхностей в помещениях может варьировать от 9,1 до 138 КОЕ/см2. Согласно стандартам для операционных помещений, до начала операции уровень микробного загрязнения не должен превышать 500 КОЕ/м3, а во время операции — 1000 КОЕ/м3.
Именно поэтому так важна предоперационная подготовка хирурга и наличие потолка с ламинарным потоком в операционных помещениях, так как это минимизирует число микрочастиц и патогенных микроорганизмов во время операции.
Бактериальные колонии, передающиеся при касании, микроскопическое фото
Воздушные колонии бактерий, микроскопическое фото
Скорость распространения патогенных организмов и микрочастиц от людей
Рассеивание воздушных частиц и патогенных микроорганизмов при использовании традиционной системы вентиляции

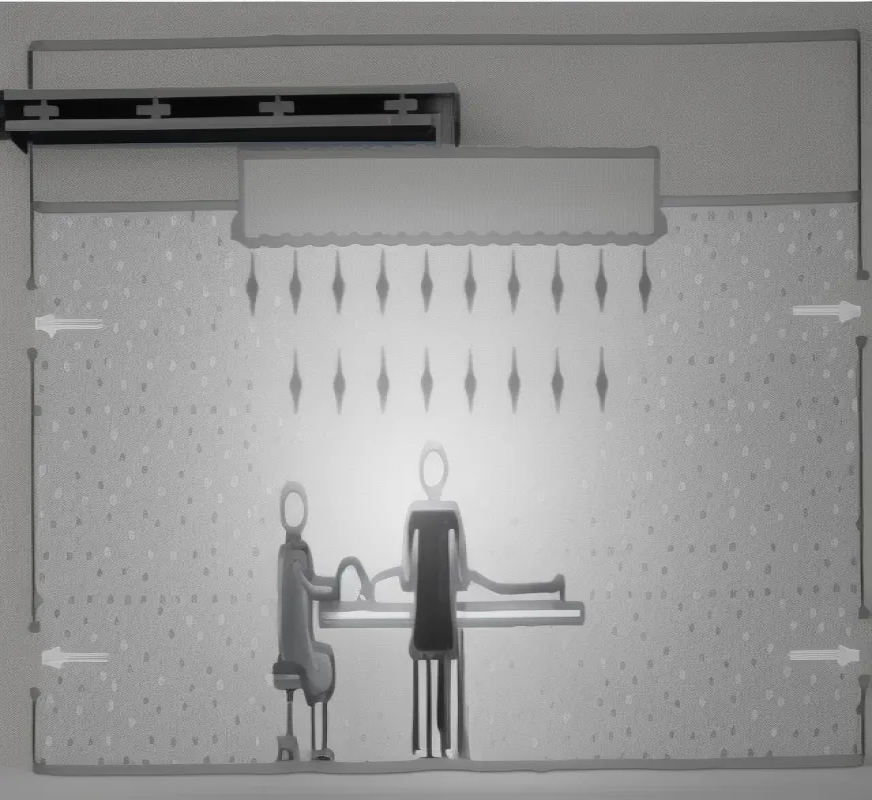

Рассеивание воздушных частиц и патогенных микроорганизмов при использовании ламинарного потолка
Бактериальные колонии, передающиеся при касании, микроскопическое фото
Скорость распространения патогенных организмов и микрочастиц от людей
Воздушные колонии бактерий, микроскопическое фото
Бактериальные колонии, передающиеся при касании, микроскопическое фото
Скорость распространения патогенных организмов и микрочастиц от людей
Воздушные колонии бактерий, микроскопическое фото

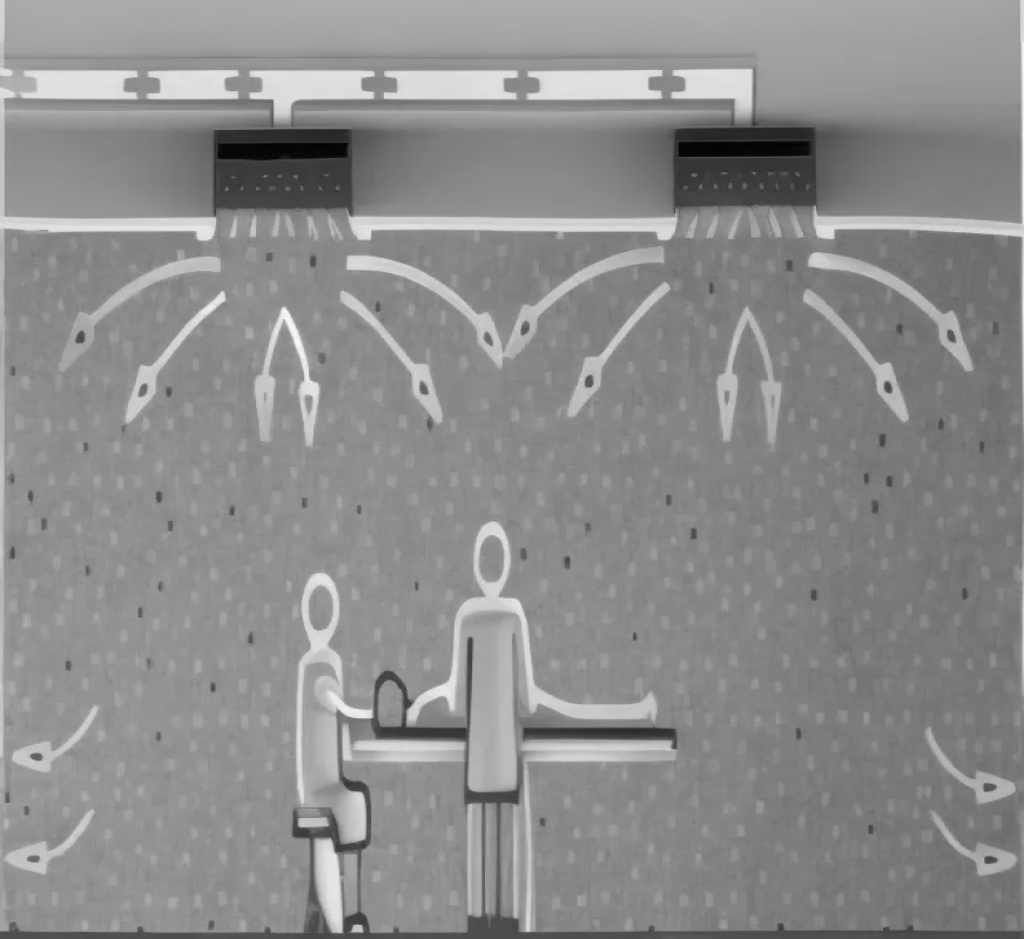

Рассеивание воздушных частиц и патогенных микроорганизмов при использовании традиционной системы вентиляции
Рассеивание воздушных частиц и патогенных микроорганизмов при использовании ламинарного потолка
| Номер | Длина | Ширина | Высота | Число фильтров | Число соединительных патрубков | Потребление воздуха (м³/ч) |
|---|---|---|---|---|---|---|
| 1 | 2400 | 1800 | 405 | 3 | 1 | 3300 |
| 2 | 2400 | 2400 | 405 | 4 | 2 | 1500 |
| 3 | 2400 | 1400 | 405 | 2 | 1 | 2700 |
| 4 | 3000 | 3000 | 405 | 6 | 2 | 7200 |
| 5 | 3000 | 2400 | 405 | 6 | 2 | 4800 |
| 6 | 3000 | 1800 | 405 | 4 | 2 | 4500 |
Рассеивание воздушных частиц и патогенных микроорганизмов при использовании традиционной системы вентиляции
Рассеивание воздушных частиц и патогенных микроорганизмов при использовании ламинарного потолка

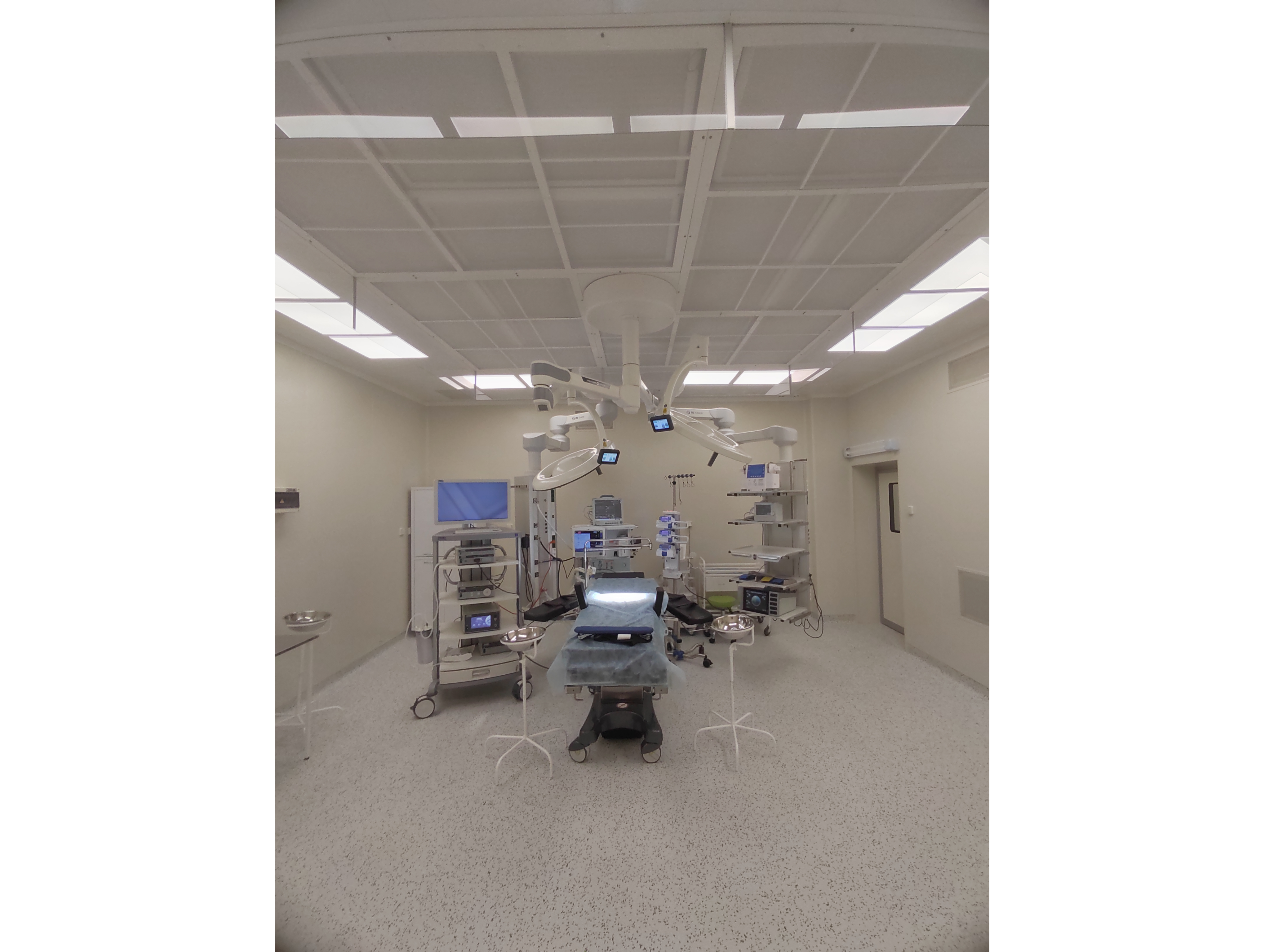

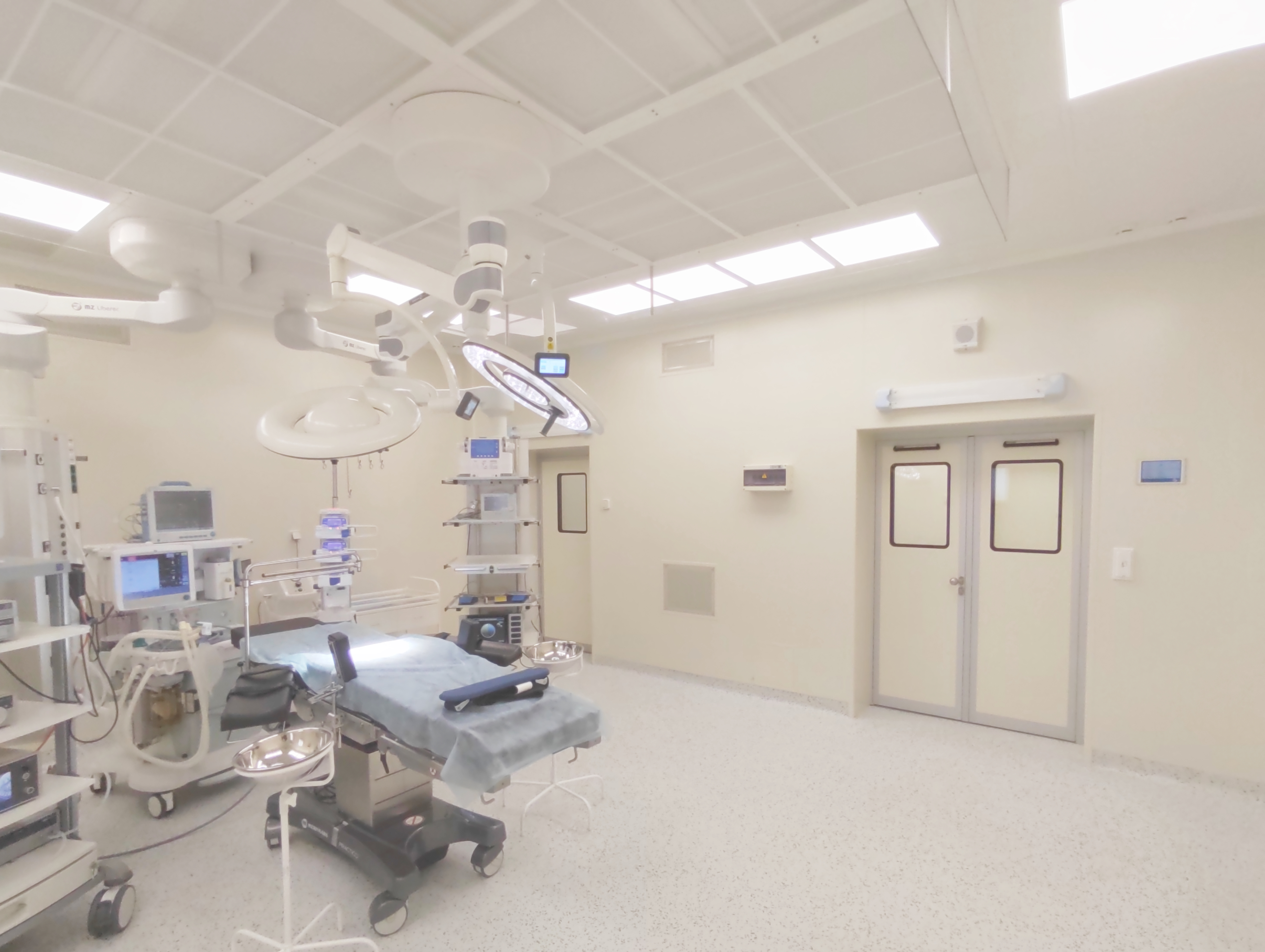

Типовое оснащение потолка ламинарного потока:
Корпус — сталь с оцинкованным покрытием с порошковой краской, белый цвет RAL 9003;
Перфорированный диффузор – стальная перегородка с оцинкованным покрытием с порошковой краской, белый цвет RAL 9003;
- Тип крепления — потолочный;
- Фильтры — с гелиевым уплотнителем: НЕРА Н13, Н14; ULPA U15, U16, U17;
- Уровень эффективности — 99,996% согласно стандарту EN1822;
- Частота воздушного потока над рабочим столом — 0,16-0,47 м/с;
- Автоматика;
- Манометр дифференциального давления степени загрязнения фильтра HEPA — для проверки фильтра с возможностью контроля верхних пределов и по аналоговому выходу;
- Сенсор потока воздуха.

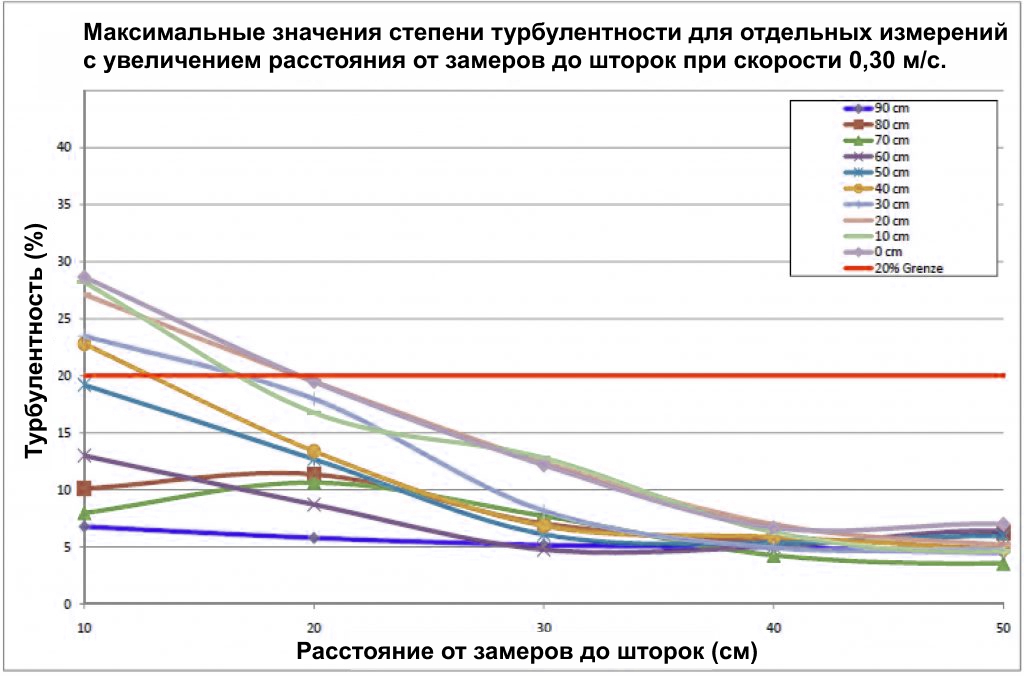

Опционально:
- Корпус — нержавеющая листовая сталь AISI 304;
- Поверхность — отполированная, отшлифованная;
- Перфорированный диффузор — нержавеющая листовая сталь AISI 304;
- Ограничение по периметру — ламели ПВХ (прозрачные);
- Подсветка — светодиодное освещение;
- Краска антибактериальная порошковая — BioGard PE;
- Теплообменник — охлаждение или нагрев воздуха;
- Система дезактивации микроорганизмов.
